Szczegóły Produktu:
|
Podkreślić: | System automatycznego testowania modułu 10G,system automatycznego testowania modułu SFP |
---|

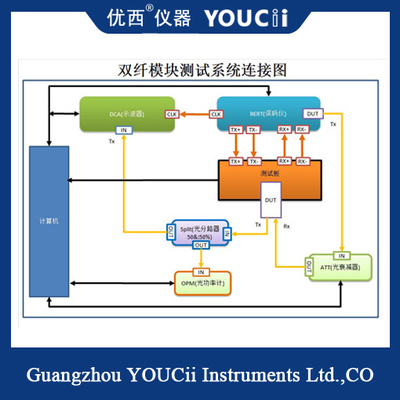

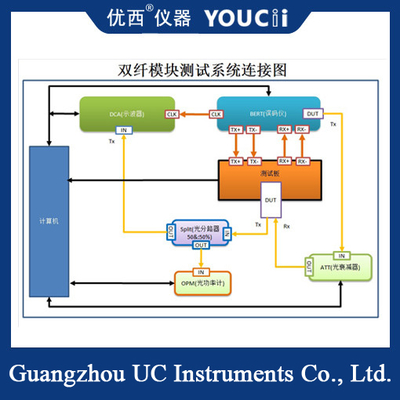

Moduł Auto Test System OLT/SFP/SFP+/XFP/ONU Prędkość 10G lub mniej
Ten system testowy może testować konwencjonalne moduły 10G i poniżej (takie jak 10G, 2,5G, 1,5g, 622M, 155M itp.), takie jak OLT, SFP, SFP +, XFP, ONU i tak dalej.
System testowy obsługuje lokalną bazę danych ACCESS i zdalną bazę danych SQL, wszystkie typy parametrów testowych są zapisywane w bazie danych, w tym samym czasie każde dane testowe są również zapisywane w bazie danych i zapewnia funkcję zapytania o dane.
System testowy należy do obsługi jednym przyciskiem, operator nie potrzebuje zbyt dużego szkolenia, aby obsługiwać oprogramowanie do testów automatycznych, bez profesjonalnych techników testowych, może skutecznie rozwiązać problem dużego testera płynności, szkolenie produkcyjne nie nadąża za problemem .Tester musi tylko wybrać kanał, aby odczytać numer seryjny lub wprowadzić numer seryjny, a następnie kliknąć „Rozpocznij test”, aby zakończyć test.Oprogramowanie wyświetla wyniki testów każdego modułu i łączne wyniki testów, a tester może zobaczyć wyniki.
Współczynnik ekstynkcji
Współczynnik ekstynkcji został faktycznie zmierzony za pomocą oftalmografu i zmierzony za pomocą oscyloskopu.
2.1.2.Maska Margines obrazu oka
Wybierz filtr do załadowania, właściwy szablon, załaduj szablon, ustaw bitową stopę błędów (zwykle 10-12) i poczekaj na określoną liczbę przebiegów (np. 500), przetestuj margines oka i użyj oscyloskopu pomiar.
2.1.3 Czas narastania i opadania Czas narastania i opadania
Czas zbocza narastającego: czas od momentu, w którym zbocze narastające osiąga 20% amplitudy końcowej do 80% amplitudy końcowej;Czas opadania zbocza: Czas od momentu, w którym zbocze opadające osiąga 80% końcowej amplitudy do 20% końcowej amplitudy, mierzony za pomocą oscyloskopu.
Wykres punktu przecięcia oka
Oscyloskop służy do pomiaru procentowej zależności między amplitudą na przecięciu zbocza narastającego i opadającego a amplitudą poziomu logicznego 1 i poziomu logicznego 0 na mapie oka.
Peak Jitter i pierwiastek średniej kwadratowej Jitter Jitter PP i Jitter RMS
Szczytowy jitter: Szczytowa wartość jittera w oscyloskopie jest definiowana jako szczytowa wartość zmienności czasowej narastających i opadających krawędzi mapy oka.Średniokwadratowy jitter: Średniokwadratowa wartość jittera w oscyloskopie jest definiowana jako średnia kwadratowa zmian czasowych narastających i opadających krawędzi mapy oka, z których oba są mierzone za pomocą oscyloskopu .
Średnia moc optyczna
Średnia transmitowana moc optyczna to energia optyczna emitowana przez moduł w jednostce czasu, która jest mierzona miernikiem mocy optycznej lub oscyloskopem.
Wyłącz moc optyczną
Moc optyczną emitowaną przez moduł w stanie wyłączonym należy mierzyć miernikiem mocy optycznej lub oscyloskopem.
