Oscyloskop optyczny jednomodowy/wielomodowy o pełnej częstotliwości

Oscyloskop optyczny jednorzędowy/wielorzędowy z pełną prędkością

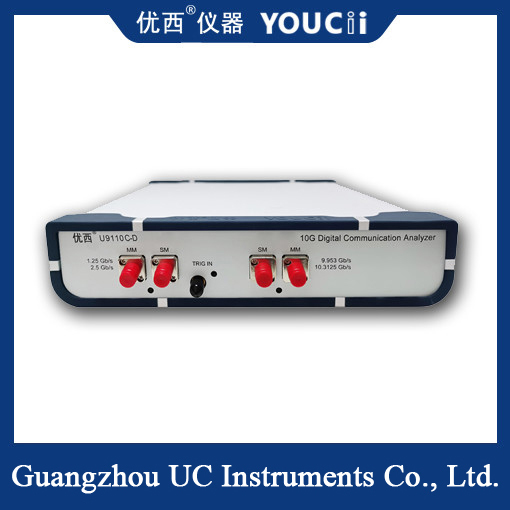

U9110C-D to pełna prędkość 10G, obsługa oscyloskopu optycznego jednorzędowego / wielowarunkowego, jest najnowszym rozwiązaniem analizy komunikacji cyfrowej wprowadzonym przez Uwest Instrument.Stanowi idealne narzędzie pomiarowe do produkcji urządzeń łączności optycznej.

Wyniki pomiaru U9110C-D DCA to nie tylko dane surowe, ale także histogramy z czasem i amplitudą, testy maski, testy statystyczne itp.Zapewnia zestaw ustawień testu wskaźnika komunikacji, w tym okres przedziału, czas wzrostu, czas upadku, procent krzyżowy, współczynnik zaniku, drgania i pomiar amplitudy.Obejmuje również testy SDH/SONET, testy maski dla sieci Gigabit Ethernet oraz inne standardowe testy jednolitej zgodności.

Charakterystyka przyrządu:

1. Wymiar wysokiej prędkości: instrument może obsługiwać pomiar sygnału optycznego o pełnej prędkości 10 Gbps, w tym powszechny 10 Gigabit Ethernet (10GbE) i inne protokoły komunikacji o wysokiej prędkości.

2Wyświetlacz mapy wzroku: Mapa wzroku optycznego wykorzystuje technologię szybkiego pobierania próbek i przetwarzania danych w celu dokładnego uchwycenia i wyświetlania mapy wzroku sygnałów optycznych.Mapa oka pokazuje jakość transmisji sygnału optycznego w postaci otwartego oka.Użytkownicy mogą oceniać stabilność i transmisję sygnału poprzez obserwację stopnia otwarcia i drgania mapy oczu.

3. Wysokiej precyzji pomiaru: 10G pełna optyczna karta oczu przyjmuje wysokiej precyzji zegar i techniki pobierania próbek, które mogą zapewnić dokładne pomiar czasu i analizy drgania.Może mierzyć i analizować kluczowe parametry mapy oczu, takie jak drganie od szczytu do szczytu, średnie drganie kwadratowe, itp.
