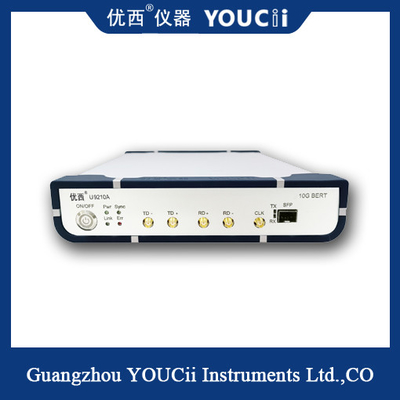

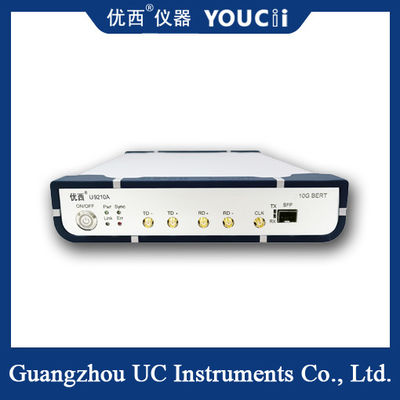

Kod wsparcia BERT Full Rate 10G dla PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Charakterystyka wydajności:

   Jeden kanał optyczny SFP i jeden kanał elektryczny, dwa kanały synchroniczne wejście i wyjście, testowanie kodu błędów może być niezależne.

   Obsługa ciągłego wykrywania błędów i wykrywania błędów czasowych.

   Obsługa Full Rate od 622M do 11.7Gbps；

   Obsługiwany typ kodu: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

   Jeden kanał wyjścia zegara o niskim jitterze, kanał optyczny i kanał elektryczny współdzielą jeden zegar, synchronizacja zegara dwóch kanałów.

   Tryb komunikacji USB HID lub USB-COM.

 Oprogramowanie funkcja wprowadzenie

• Szybkość transmisji danych: Ustawianie aktualnej szybkości transmisji danych.
• Wzór danych: Ustawianie aktualnego PRBS (wzoru).
• Tryb Rx: Urządzenie posiada dwa kanały, kanał optyczny i kanał elektryczny, Wybierz odbiór wejścia: kanał optyczny lub kanał elektryczny podczas testu czułości odbioru, interfejs SFP to kanał optyczny, RX+ i RX- to kanał elektryczny.
• Inwersja danych: Polaryzacja sygnału wejściowego kanału elektrycznego może być ustawiona odwrotnie, np. RX+ do TX- i RX- do Tx+.
• Czas bramkowania: Ustawienie czasu akumulacji dla pomiaru BER akumulacji.
• Przycisk Start: Rozpoczęcie ustawiania parametrów i testowania chwilowego BER i BER akumulacji.
• Przycisk Odśwież: Ręczne odświeżanie skumulowanego BER.
• Pole Adres USB:Automatyczne wyliczanie wszystkich adresów urządzeń USB, wybierz adres USB i naciśnij przycisk Połącz, aby połączyć bieżące urządzenie.
• Chwilowy BER (współczynnik błędów bitowych): odświeżanie w odstępach 200 ms.

Akumulacja BER (współczynnik błędów bitowych): akumulacja chwilowej liczby błędów bitowych i upływającego czasu, Akumulacja BER = chwilowa liczba błędów bitowych / (upływający czas * całkowita liczba bitów).
