Szczegóły Produktu:
|
Liczba kanałów: | 4 (4-kanałowy port elektryczny, obsługa PG i ED) | Typ kodu: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
---|---|---|---|
Czas narastania i opadania (20% do 80%): | 18~23 ps | Jitter wyjścia danych (RMS): | 1,5 (10,3125G) |
Podkreślić: | Miernik błędów pełnej szybkości 10G,4-kanałowy miernik błędów USB |

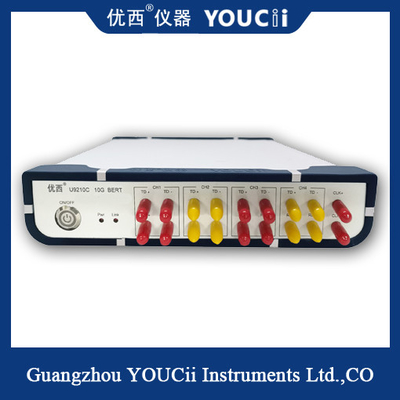

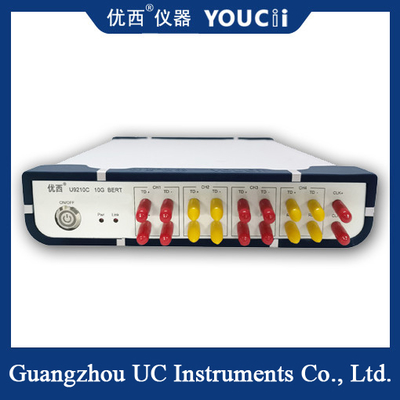

Miernik błędów pełnej szybkości 10G, 4-kanałowy USB HID lub USB-COM
Podstawowe funkcje wydajnościowe:
1. Czterokanałowy równoległy PG i ED;Wyjście zegara z pojedynczą końcówką.
2, PG i ED obsługują szybkości od 0,622 do 11,7 Gb/s (do 15G, opcjonalnie).
3, typ kodu pomocniczego: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
4, obsługuje ciągłe wykrywanie błędów i monitorowanie błędów synchronizacji.
5, tryb komunikacji: USB HID (bez napędu) lub USB-COM.
Specyfikacja techniczna:
NIE. | parametr | minimum | typowy | maksymalny | jednostka |
1 | Prędkość transmisji danych | 0,622 | 0,622,1,25,2,125,2,488,2,5,3,07,3,125,4,25,5,0,6,144,6,25,7,5,8,5,9,953,10,00,10,3125,10,52,10,709,11,09,11,32,11,7 | 11.7 | Gb/s |
2 | Liczba kanałów | 4 (4-kanałowy port elektryczny, obsługa PG i ED) | |||
3 | Typ kodu | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
4 | Czas narastania i opadania (20% do 80%) | 18 | 23 | ps | |
5 | Odwrócenie wzoru | Obsługuje odwrócenie sygnału na końcach nadawczych i odbiorczych | |||
6 | Amplituda wyjściowa sygnału różnicowego | 200 | 600 | 1000 | mV |
7 | Jitter sygnału wyjściowego danych (RMS) | 1,5(10,3125G) | ps | ||
8 | Interfejs wejścia/wyjścia danych | Mechanizm różnicowy, sprzężenie AC, impedancja 50 omów, SMA | |||
9 | Wyjście zegara | 100 | 156,25 | 156,25 | MHz |
10 | Czułość wejścia sygnału danych | 50 | mVpp | ||
11 | Punkt przecięcia wykresu oka danych wyjściowych (różnica) | 49 | 50 | 52 | % |
12 | Czas reakcji USB HID | 10 | SM | ||
13 | Temperatura robocza | 10 | 25 | 50 | °C |
14 | Napięcie robocze (AC) | 180 | 220 | 250 | V |
Czterokanałowy tester bitowej stopy błędów jest instrumentem używanym do oceny bitowej stopy błędów (BER) w cyfrowym systemie komunikacyjnym.BER odnosi się do proporcji przesyłanych bitów, w których występują błędy podczas komunikacji cyfrowej.
Czterokanałowy miernik błędów ma zwykle cztery niezależne kanały, każdy używany do celów analogowych lub wykrywania transmisji i odbioru sygnałów cyfrowych.Nazywa się je „kanałami wysyłającymi” i „kanałami odbiorczymi”.Kanał nadawczy odpowiada za generowanie i transmisję sygnału cyfrowego, natomiast kanał odbiorczy służy do odbioru i analizy odebranego sygnału w celu określenia bitowej stopy błędu.
