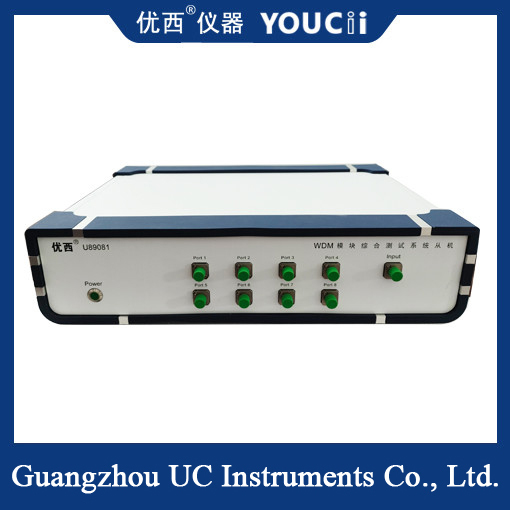

DWDM Module Scan And Point Test Zintegrowany system badawczy

Zintegrowany system testowy skanowania i testu punktowego modułów DWDM

Przegląd systemu:

   System ten jest przeznaczony dla produktów wielokanałowych o krótkiej długości fali roboczej, takich jak DWDM, AWG, MWDM, LWDM i tak dalej.System integruje tryb skanowania tradycyjnego regulowanego źródła światła + wielokanałowego miernika mocy optycznej z punktowym źródłem światła (ITU) + miernikiem mocy optycznej, skutecznie poprawiając ogólny test produktu Wydajność, obniżenie kosztów zakupu sprzętu i kosztów pracy.

   Ponadto, zastosowanie skrzynki optycznej do kompresji przestrzeni sprzętu stacji, poprawia czystość stacji. W procesie testowania system jest zautomatyzowany i przetwarzany, co sprzyja szkoleniu personelu oraz zapobieganiu błędom.

Zasada działania:

   W zależności od rodzaju produktu wybierane są różne pasma regulowanego źródła światła i źródła światła ITU oraz ustawiane są specyfikacje testowe odpowiedniego produktu. Podczas pracy serwer oprzyrządowania do pomiarów punktowych opiera się na każdym parametrze. Żądanie klienta wykorzystuje mechanizm algorytmiczny w sposób rozsądny, aby skutecznie zarządzać zasobami serwera, co może zrealizować prawdziwe poczucie równoległego skanowania w czasie rzeczywistym dla systemu parametrów skanowania.

   Po przetestowaniu wszystkich parametrów system analizuje, zapisuje i automatycznie określa dane testowe oraz wyświetla wyniki testów w interfejsie programu testowego.

Wprowadzenie funkcji:

1. Odpowiedni dla DWDM, AAWG, MWDM, LWDM i innych kategorii produktów modułowych wielokanałowych;

2. Parametry testowe IL, RL, PDL, CWL@NdB, BW, Ripple i inne parametry konwencjonalne;

3. Zachowywanie danych i wyników testów, generowanie i drukowanie niestandardowych raportów wysyłkowych;

4. W zależności od mierzonych produktów, wybór sprzętu pomiarowego, definiowanie specyfikacji i procesów testowych;

5. Obsługa rozszerzenia wielu stacji i testów w wielu temperaturach;

6. System może być dostosowany do rzeczywistych potrzeb klientów.
