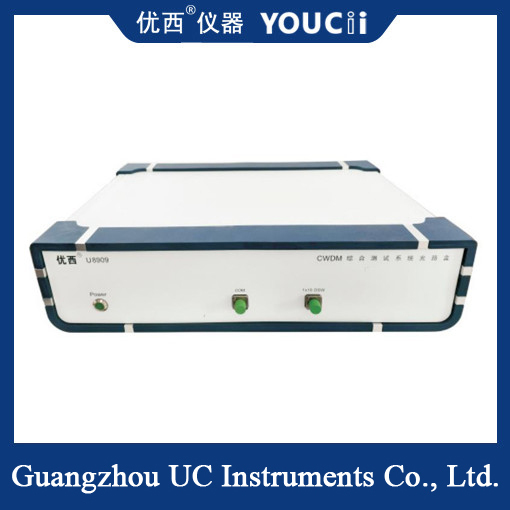

Zintegrowany system skanowania modułu CWDM i pomiaru punktowego

Zintegrowany system skanowania i pomiaru punktowego modułu CWDM

Przegląd systemu:

   System jest kompleksowym systemem testowym przeznaczonym dla produktów CWDM, MWDM, LWDM i innych wielokanałowych produktów pełnofalowych. System integruje tradycyjny tryb skanowania ASE+OSA oraz tryb pomiaru punktowego ze źródłem światła punktowego plus miernikiem mocy, skutecznie poprawiając ogólną wydajność testowania produktu i redukując koszty wejścia sprzętu oraz koszty pracy. Ponadto, zastosowanie skrzynki optycznej do kompresji przestrzeni sprzętu stacji, poprawia czystość stacji. W procesie testowania system jest zautomatyzowany i przetwarzany, co sprzyja szkoleniu personelu oraz zapobieganiu błędom.

Zasada działania:

   Skonfiguruj ASE (SLED), OSA, punktowe źródło światła i kontroler polaryzacji zgodnie z typem produktu, który ma być testowany, i ustaw specyfikacje testowe odpowiedniego produktu. Podczas pracy każda stacja jest niezależnie uzupełniana o parametry pomiaru punktowego.

Dla parametrów skanowania, serwer instrumentu kontroluje OSA zgodnie z mechanizmem FIFO zgodnie z żądaniem każdego klienta w celu skanowania. Po przetestowaniu wszystkich parametrów system dzieli dane testowe, analizuje, zapisuje i automatycznie określa oraz wyświetla wyniki testów w interfejsie programu testowego.

Wprowadzenie najważniejszych cech:

1. Poprawa wydajności testów: produkt wymaga tylko jednego podłączenia, zmniejsza liczbę połączeń, automatyczne testowanie parametrów;

2. Redukcja kosztów testowania: skrócenie czasu szkolenia personelu, redukcja nakładów na sprzęt i personel;

3. Wygodne zarządzanie na miejscu: standardowa zintegrowana skrzynka ścieżki optycznej, mniej miejsca, proste połączenie ścieżki optycznej;

4. Zapobieganie błędom systemu: operator pracuje zgodnie z instrukcjami, elementów operacyjnych jest mniej, system automatycznie określa i oblicza;

5. Kompleksowe parametry testowe: w tym IL, RL, PDL, ISO, cwl, BW, Ripple, wskaźniki WDM takie jak;

6. Klasyfikacja wyników testów: Zdefiniuj wiele poziomów produktów zgodnie z rzeczywistymi potrzebami produkcji;

7. Identyfikowalność danych testowych: Dane są przechowywane w bazie danych i lokalnie, a rekordy mogą być śledzone przez długi czas;

8. W połączeniu z systemem FIS/MES: można osiągnąć prawdziwy brak papieru.

Zasada testowania:
