Pomiar różnych urządzeń częstotliwości 4 kanałów 24.5 ~ 29Gb / S

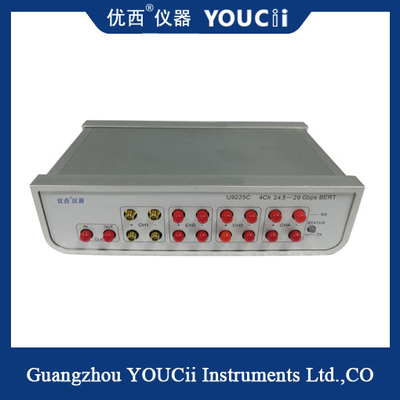

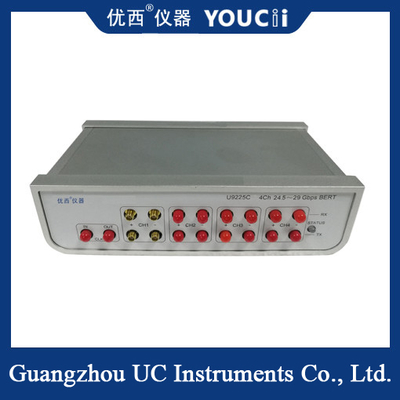

U9225C 4 Channel 24,5 ~ 29,0 Gb/s (100Gb/s) pulsowy generator wzoru i wykrywacz błędów ma wysoką wydajność,elastyczny i opłacalny czterokanałowy pulsowy generator wzorców i wykrywacz błędów, który może działać od 24 godzin na dobęPoziom badań wynosi od 0,5 Gb/s do 29 Gb/s w każdym kanale.Jest to również samodzielne rozwiązanie testowe Bit Error Rate, które zawiera wewnętrzny syntezator zegarów pełnej prędkości.

Małe rozmiary umożliwiają umieszczenie go w pobliżu urządzenia poddawanego badaniu (DUT),Można go również umieścić dalej, używając funkcji sterowania przed i po akcentowaniu kierowcy TX, aby zrekompensować straty kabli i połączeń.Ma również nieniszczącą, zintegrowaną funkcję rejestracji konturów oczu wraz z szybkim pomiarem wysokości i szerokości oczu.

Cechy

 Czterokanałowy NRZ PPG i ED
 12,25-14,5 i 24,5-29 Gb/s
 Typowy JRMS 1 ps i JPP 6 ps
 PRBS 2^7, 9, 15, 23, 31
 Monitor wzroku
 Syntezator zegara wewnętrznego
 Kontrola przesunięcia PPM
 regulowana moc zegara
 Wejście zegara zewnętrznego
 Poziom TX 200 do 1100 mV PPDIFF
Przed i po akcentowaniu kursora (6 dB)
 Dostosowanie w punktach krzyżowych (35-65%)

Specyfikacja
