Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode

Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode
Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode

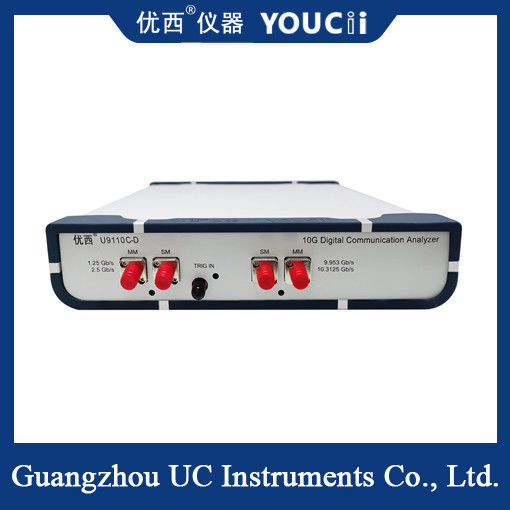

Duży Obraz :  Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YOUCII
Orzecznictwo: CU,IOS
Numer modelu: U9110C-D
Zapłata:
Minimalne zamówienie: 1 sztuk
Cena: negotiate a price
Szczegóły pakowania: karton
Czas dostawy: 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, Moneygram, T/T.
Możliwość Supply: 7 szt. + miesięcznie
Kontakt

Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode

Opis
Standardowa stawka: 1,2442/1,25/2,4884/2,5/6,0/9,953/10,3125/10,709/11,3 Gb/s Wyświetlacz ma rozdzielczość obrazu: 1024 X 768 pikseli
Liczba kanałów próbkowania: 4: 10G niska przepustowość jednomodowa/wielomodowa, 10G wysoka przepustowość jednomodowa/wielomodowa Rozdzielczość pionowa: 14-bitowy
Dokładność przedziału czasowego (tryb jitter): 0,25 ps Odcięcie spustu: ± 1,5 V: regulowane od 5 ms do 100 ms
Podkreślić:

Oscyloskop optyczny wielowarunkowy

,

Wykorzystanie oscyloskopu optycznego

,

Oscyloskop optyczny 10G z pełną częstotliwością

10G Pełna Prędkość Oscyloskop Optyczny Jednomodowy/Wielomodowy


Wprowadzenie do produktu:

U9110C-D to oscyloskop optyczny 10G o pełnej prędkości, obsługujący tryb jednomodowy/wielomodowy, to najnowsze rozwiązanie do analizy komunikacji cyfrowej wprowadzone przez Uwest Instrument. Zapewnia idealne narzędzie pomiarowe do produkcji urządzeń komunikacji optycznej.


Wyniki pomiarów DCA U9110C-D to nie tylko surowe dane, ale także histogramy z czasem i amplitudą, testy Mask, testy statystyczne itp. Zapewnia zestaw ustawień testów wskaźników komunikacyjnych, w tym okres interwału, czas narastania, czas opadania, procent przekroczenia, współczynnik ekstynkcji, jitter i pomiar amplitudy. Zawiera również testy SDH/SONET, Mask dla Gigabit Ethernet i inne standardowe testy zgodności.


Wprowadzenie funkcji:
1. Automatyczny test Mask ITU/ANSI
2. Interfejs operacyjny użytkownika i graficzny wyświetlacz oparty na oprogramowaniu komunikacyjnym PC Ethernet
3. Struktura modułowa, szybka częstotliwość próbkowania
4. Sygnał wysokiej wierności (Jitter< 0,1ps, RMS-Typowy)


Oscyloskopy optyczne są szeroko stosowane w detekcji sygnałów o dużej prędkości, takich jak sprzęt komunikacyjny, sprzęt radiowy, chipy półprzewodnikowe i testowanie przepustowości komputera. Ponadto oscyloskop optyczny może być również używany do pomiaru innych wielkości fizycznych, takich jak rozszerzalność cieplna, przemieszczenie i tak dalej.


Specyfikacje produktu:

Model

 U9110C-D

Standardowa prędkość

 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps

Tolerancja szablonu dokładności pomiaru(Margines)

 ±3 %

Rozdzielczość obrazu cech wyświetlania

1024 x 768 pikseli

Cyfrowy system pomiarowy

Obsługuje pomiar jednego kanału optycznego i odświeża opcjonalne pomiary trzy razy na sekundę

Tryb akwizycji sygnału

Próbkowanie (normalne), obwiednia, średnia

Szum RMS

 0.25mV

Liczba kanałów próbkowania

4: 10G niska prędkość jednomodowy/wielomodowy, 10G wysoka prędkość jednomodowy/wielomodowy

Czas przejścia systemu pionowego

Zależy od liczby kanałów próbkowania

Rozdzielczość pionowa

14-bitowa

Szum RMS (maksymalny)

 0.5mV

Wzmocnienie i redukcja przebiegu systemu poziomego bazy czasu obserwacji

 0.5ps/div do 1ms/div

Dokładność interwału czasu (tryb jitter)

 0.25ps

Przykład Wyzwalanie zewnętrznego źródła zegara systemu

 100mV,155~2500MHz

Zakres poziomu wyzwalania

 ±1.0V

Zakres wejścia wyzwalania

 ±1.5V

Odcięcie wyzwalania

±1.5V: regulowane od 5ms do 100ms

Komunikacja, interfejs zarządzania siecią

RJ45;Obsługiwany jest Ethernet 10/100Mbps

Zasilanie (Zewnętrzny zasilacz)

 50Hz,5V,3A,6W

Temperatura otoczenia, wilgotność względna praca

Temperatura wynosi od -20℃ do +50℃, a wilgotność od 20% do 80%

przechowywanie

Temperatura wynosi od -40℃ do +85℃, a wilgotność od 5% do 90%

Charakterystyka fizyczna Wymiary, waga

Rozmiar 235W×55H×255L (mm), waga< 2Kg



Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode 0
