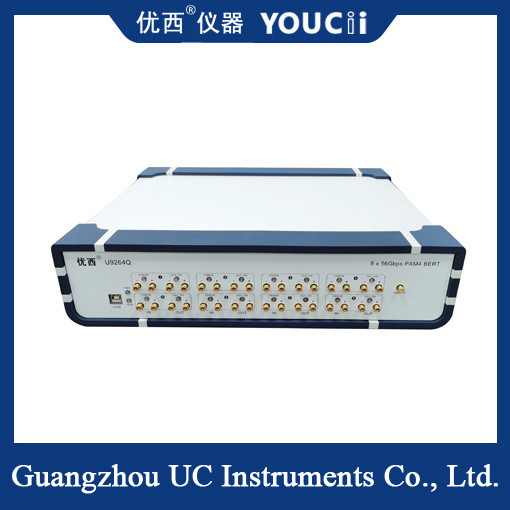

400G PAM4 High Performance Error Tester Mode Kodujący sygnał:NRZ/PAM4
400G PAM4 bit error tester to wysokiej wydajności bit error tester do testowania modułu 400G szybkiego nadajnika optycznego.
Charakterystyka działania:
1, tryb kodowania sygnału: NRZ i PAM4, może automatycznie swobodnie przełączać się między sygnałami NRZ i PAM4.
2, ośmiokanałowy synchroniczny wyjście, stosowany do testowania produktów 6.144G, 10G, 40G, 100G, 200G i 400G, test błędu może być niezależny lub ośmiokierunkowy synchroniczny test.
3, Wspiera ciągłe wykrywanie błędów i monitorowanie błędów czasowych, obsługuje funkcję FEC sprzętowego KP4/KR4.
4, stopa wsparcia NRZ:144, 10.312525, 25.78125- 26 lat.562528,05 Gbps.
5, stopa wsparcia PAM: 14.0625- 26 lat.562528,9 GBd.
6, Rodzaj kodu wsparcia NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, zdefiniowany przez użytkownika.
7, typ kodu wsparcia PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, użytkownik zdefiniowany.
8, częstotliwość zegara domyślnego 4 częstotliwości podziału, wspierać ćwierć, 1/8, 1/16, 1/32, 1, 64, 1 / częstotliwość niż 128 punktów.
9. Tryb komunikacji: USB do HID. Nie ma potrzeby jazdy, komunikować się z urządzeniem za pośrednictwem PC górne oprogramowanie komputerowe, ustawić miernik błędu bit i przetestować współczynnik błędu bit.
Parametry techniczne
| Nie, nie, nie. |
Argument |
Min. |
Model |
Max. |
Jednostka |
| 1 |
Tryb kodowania sygnału |
NRZ/PAM4 |
|
| 2 |
Wskaźnik danych |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Wzór kodu |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER PRBS13Q, SSPRQ, JP03A, JP03B. |
|
| 4 |
Czas wzrostu-spadku ((20% do 80%) |
|
14 |
35 |
pS |
| 5 |
Odwrócenie wzoru |
Sygnał na odbiorniku jest automatycznie odwrócony |
|
| 6 |
Amplituda wyjściowa sygnału (jednostronny) |
200 |
800 |
1000 |
mV |
| 7 |
25G Jitter wyjściowy danych (RMS) |
|
500 |
700 |
fs |
| 8 |
Interfejs wejścia/wyjścia danych |
Dyferencjał, sprzęgło AC, impedancja 50 ohm, SMA 2,92 mm |
|
| 9 |
Wyjście zegara |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Czułość sygnału wejściowego danych (jednostronny) |
|
50 |
|
mVpp |
| 11 |
Wyjście danych mapy wzroku skrzyżowanie NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Wysokość oczu (na wysokość oczu) |
80 |
110 |
200 |
mV |
| 13 |
Liniowość mapy oka PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Temperatura pracy |
10 |
25 |
50 |
°C |
Pomiar mapy wzroku elektrycznego z pomiarem błędów
