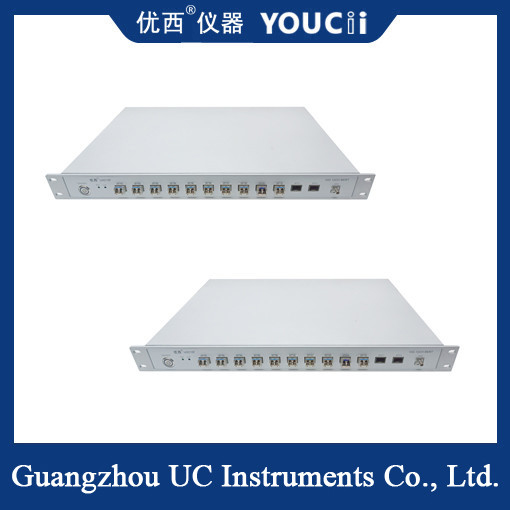

15G 12-kanałowy pełnofrekwencyjny miernik błędów optycznych 622M~15.0G BERT
Przegląd funkcji
Wysoka prędkość: W celu spełnienia wymogów testowych nowoczesnych szybkich systemów łączności optycznej obsługiwane są prędkości przesyłu danych do 15 Gbps.
Wielokanalizowanie: z 12 kanałami portów optycznych, wszystkie kanały mogą synchronizować wejście i wyjście, mogą równolegle wykrywać błędy, poprawić wydajność badań.
Badanie pełnej prędkości: wsparcie badania błędu pełnej prędkości od niskiej prędkości do wysokiej prędkości, obejmujące wiele punktów konwencjonalnej prędkości, odpowiednie dla bieżącego konwencjonalnego modułu aktywnego.
Wysoka precyzja: z niską mocą wydajności zegarkowej i możliwościami wykrywania błędów o wysokiej precyzji w celu zapewnienia dokładności wyników badań.
12 kanałów elektrycznych (uwaga, że jest to przykład portu elektrycznego, a cechy portu optycznego są podobne):Wszystkie kanały synchronizują wejście i wyjście, aby umożliwić niezależne wykrywanie błędów.
ciągłe i okresowe wykrywanie błędów bitów: zapewnia kompleksowe wykrywanie błędów bitów.
Wspieranie różnych typów kodów: takich jak PRBS7, PRBS23, PRBS31 itp., aby sprostać różnym potrzebom testowym.
Wynik zegara o niskim drgawieniu: zapewnić stabilność sygnału badawczego.
Specyfikacja
| Nie, nie, nie. |
Argument |
Min. |
Model |
Maksymalnie |
jednostka |
| 1 |
Wskaźnik danych |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Gbit/s |
| 2 |
Liczba kanałów |
|
12 (12 portów kanałowych) |
|
|
| 3 |
Wzór kodu |
|
W przypadku, gdy wprowadzone środki są zgodne z wymogami określonymi w art. 4 ust. 1 lit. a) rozporządzenia (UE) nr 1303/2013 lub art. 4 ust. 1 lit. a) rozporządzenia (UE) nr 1303/2013 lub art. 5 ust. 1 lit. a) rozporządzenia (UE) nr 1303/2013. |
|
|
| 4 |
Czas wzrostu i upadku (20% do 80%) |
|
18 |
23 |
ps |
| 5 |
Odwrócenie wzoru |
|
Wspiera odwrócenie sygnału na końcach nadających i odbierających |
|
|
| 6 |
Amplituda wyjściowa sygnału (jednostronny) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter wyjściowy danych (RMS) |
|
1.5 ((10.3125G) |
|
ps |
| 8 |
Interfejs wejścia/wyjścia danych |
|
Dyferencjał, sprzężenie AC, impedancja 50 ohm, SMA |
|
|
| 9 |
Wyjście zegara |
100 |
156.25 |
156.25 |
MHz |
| 10 |
Czułość sygnału wejściowego danych (jednostronny) |
|
0.1 |
|
Vpp |
| 11 |
Wyjście danych - skrzyżowania mapy oczu |
50 |
52 |
54 |
% |
| 12 |
Temperatura pracy |
10 |
25 |
50 |
°C |
Środki ostrożności
Podłączenie i ustawienie: przy użyciu licznika błędów urządzenie łączności optycznej powinno być prawidłowo podłączone do badania,i odpowiednie parametry należy ustalić zgodnie z wymaganiami badań, np. prędkość sygnału, rodzaj kodu itp.
Monitorowanie i analiza: po uruchomieniu licznika błędów należy ściśle monitorować liczbę i rodzaj kodów błędów, a przyczynę kodów błędów należy znaleźć za pomocą funkcji analizy.
Dostosowanie i optymalizacja: Wykonywanie niezbędnych dostosowań i optymalizacji w oparciu o wyniki analizy, takich jak wymiana modułów optycznych i optymalizacja połączeń światłowodowych.
Powtórne badania: w celu zweryfikowania efektu dostosowania można przeprowadzić wielokrotne badania w celu zapewnienia wiarygodności wyników badań.
