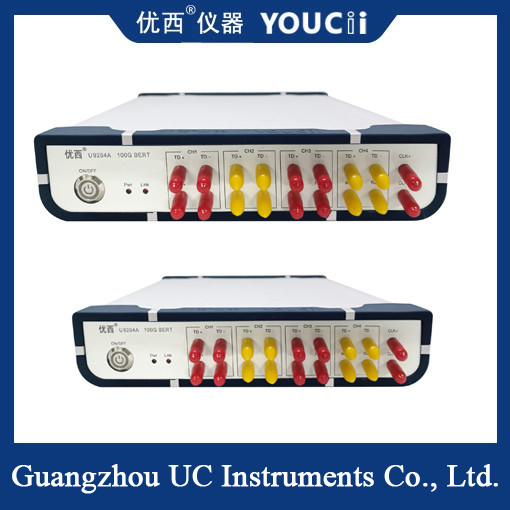

4 kanały 100G wielokrotny licznik błędów z wysoką stabilnością i precyzją
Wsparcie wielokanałowe i wieloterminowe:
Urządzenie posiada cztery niezależne kanały badawcze i może jednocześnie przeprowadzać cztery niezależne badania błędów.
Wspiera różnorodne testy prędkości, takie jak 10G, 25G, 28G itp., aby spełnić wymagania testowe różnych urządzeń prędkości.
Wysoka dokładność i stabilność:
Instrumenty mają zazwyczaj wysoką precyzję i stabilność w celu zapewnienia dokładności i niezawodności wyników badań.
Wyposażone w zaawansowane algorytmy i obwody testowe w celu poprawy dokładności i wydajności wykrywania błędów.
Dostępne są różne rodzaje kodów:
Wspieranie PRBS (pseudo-przypadkowa sekwencja binarna) i innych rodzajów testowania kodu.
Zapewnia zdefiniowane przez użytkownika możliwości kodowania dostosowane do różnych scenariuszy i potrzeb testowych.
Zintegrowana konstrukcja:
Generator kodu, wykrywacz błędów, źródło zegara i inne funkcje są zintegrowane.
Wyposażony w wyświetlacz dotykowy i wygodny interfejs obsługi, uproszcza proces badania i poprawia wydajność badania.
Potężna analiza:
Można analizować kod błędu, np. rozkład kodu błędu i typ kodu błędu.
Zapewnienie wizualnego wyświetlania wyników badań, takich jak mapy oczu, w celu dalszej optymalizacji wydajności systemów komunikacji cyfrowej.
Sspecyfikacja
| Argument |
Min. |
Model |
Maksymalnie |
Jednostka |
Uwaga |
| Uniwersalny parametr |
| Napięcie zasilania |
100 |
220 |
240 |
V |
Prąd przemienny, 50-60HZ |
| Rozpraszanie mocy |
20 |
W |
|
| Zakres temperatury pracy |
0 |
|
55 |
°C |
|
| Wymiar ogólny |
235 x 85 x 320 |
mm |
|
| Detektor błędów w kodzie (ED) |
| Zakres poziomu wejścia |
100 |
/ |
1200 |
mVppd |
Wprowadzenie różnicowe, sprzężenie AC |
| Zakres prędkości wejścia |
9.953 |
/ |
28.05 |
Gbit/s |
|
| Port łączenia |
SFP28,SFP+ |
|
Różnica, panel przedni |
| Wspierane typy kodów |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31,
Do 40 bitów/Ch, określone przez użytkownika
|
Prędkość od 9,953 do 14,025 Gbps |
| PRBS 2n-1, n=9, 15, 31 |
Prędkość 25 ~ 28,05 Gbps |
Scenariusz zastosowania
4-kanałowy licznik błędów wielofunkcyjny 100G jest szeroko stosowany w systemach komunikacji, transmisji światłowodowej, komunikacji danych i przetwarzaniu sygnałów cyfrowych.może być używany do:
Badanie wydajności i stabilności modułów nadajników optycznych, takich jak CFP2, CFP4, QSFP28 i innych modułów nadajników optycznych dużych prędkości.
Wykrywanie częstotliwości błędu bitowego urządzeń fotoelektrycznych, takich jak TOSA i ROSA.
Ocena systemów cyfrowych: Używane do oceny wydajności szybkich układów scalonych, płytek drukowanych, modułów elektronicznych, podsystemów i całych systemów.
Konstrukcja wysokiej prędkości płaszczyzny tylnej: Używana do testowania integralności sygnału i częstotliwości błędu bitowego w konstrukcjach szeregowych autobusów i wysokiej prędkości płaszczyzny tylnej.
Instalacja sieci i rozwiązywanie problemów: Używane do lokalizacji i naprawy kodów błędów podczas instalacji i rozwiązywania problemów sieci przesyłowej optycznej.
