15Gbps pełna prędkość CDR Sprzęt do testowania komunikacji dużych prędkości

15Gbps pełna prędkość CDR Sprzęt do testowania komunikacji dużych prędkości
15Gbps pełna prędkość CDR Sprzęt do testowania komunikacji dużych prędkości

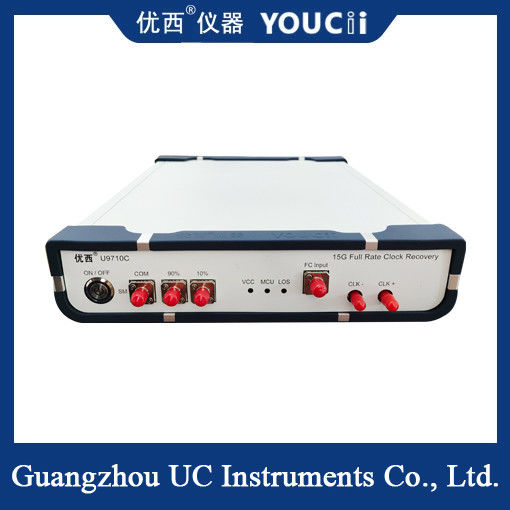

Duży Obraz :  15Gbps pełna prędkość CDR Sprzęt do testowania komunikacji dużych prędkości

Szczegóły Produktu:
Nazwa handlowa: YOUCii
Model Number: U9710C
Zapłata:
Minimum Order Quantity: 1
Cena: Negotiate price
Packaging Details: Paper Box
Delivery Time: 20 work days
Payment Terms: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Supply Ability: 15pcs / month
Kontakt

15Gbps pełna prędkość CDR Sprzęt do testowania komunikacji dużych prędkości

Opis
Optical input range: +3~-15dBm Material: Metal
Size: 1U The clock restores the frequency division ratio: 2 / 4 / 8 / 16 / 32 / 64
Working temperature: -40~85℃ Output jitter（10.3125Gbps）: 10ps
Output the electrical clock amplitude: 600mVpp
Podkreślić:

Sprzęt do badań komunikacji 15 Gbps

,

Sprzęt do badań komunikacji dużych prędkości

,

Sprzęt do badań komunikacji CDR pełnej prędkości

15Gbps pełna prędkość CDR Sprzęt do testowania komunikacji dużych prędkości



Instrument odzyskiwania zegara z pełną prędkością 15 Gbps jest kluczowym urządzeniem testowym stosowanym w systemach komunikacji dużych prędkości (takich jak komunikacja optyczna, połączenie centrów danych itp.).Jego podstawową funkcją jest ekstrakcja sygnałów zegara z szybkich strumieni danych w celu zapewnienia, że odbiorca może poprawnie odszyfrować dane.



U9710Co pojemności nieprzekraczającej 10 W,, który nadaje się do skasowanych w SFP tradycyjnych modułów SFP, SFP+, OLT SFP i innych modułów optycznych.o pojemności nieprzekraczającej 10 W,Sygnał zegarowy jest używany głównie do sygnału uruchamiania oscyloskopu.



TEcznicznePArametry


Pozycja

TEcznicznePArametry

Max, proszę.

Min.

Jednostka

1

Zakres prędkości danych (punkt prędkości danych)

0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/

9/953/10.0/10.3125/10.709/11.096/11.317/11.519/

11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0

Gbit/s

3

Zakres długości fali: jeden tryb (wielokrotne tryby są opcjonalne)

1610(1310)

1310(850)

nm

4

Zakres wejścia optycznego

+3

-15

dBm

5

Zegar przywraca współczynnik częstotliwości

2 / 4 / 8 / 16 / 32 / 64



6

Wyjście amplitudy zegara elektrycznego

600(typowa wartość)

mVpp

7

Zegar wstaje.OC-192)(20% ~ 80%)

33.1

22.2

ps

8

Czas opadania zegara.OC-192)(80% ~ 20%)

33.7

23.9

ps

9

Wydzielone drganie.10.3125 Gbps)

1.0 (typowa wartość)

ps

10

Częstotliwość zegara10.3125 Gbps)

5.156/2.578/1.289/0.644/0.322

GHz

11

Wykrycie wewnętrznej straty sygnału (LOS)

128(过载)

5- Nie, nie.

mV

12

napięcie zasilania (wchodzące napięcie zewnętrznego zasilania)

5.5

4

V

13

Temperatura pracy

85

-40

°C



Typowe scenariusze stosowania
Badania i rozwój oraz produkcja modułów optycznych
W badaniu modułów optycznych 10G/25G przyrząd odzyskiwania zegara jest używany do wyodrębniania sygnału zegarowego z końca nadającego, aby zweryfikować jakość wzoru wzroku,wydajność drgawek i współczynnik błędu bitowego modułu.

Jest używany w połączeniu z oscyloskopem do pobierania próbek (takim jak Tektronix DSA8300) lub testerem bitowego błędu (takim jak Anritsu MP1900A).
Badania połączeń dużych prędkości
W centrach danych lub stacjach bazowych 5G jest stosowany do testowania integralności sygnału szybkich linii tylnych, kabli lub złączy.
Poprzez przywrócenie sygnału zegarowego analizowana jest strata wstawienia, strata zwrotu i przesłanie krzyżowe w połączeniu.
Badanie zgodności z protokołem
Sprawdzić, czy urządzenie spełnia wymagania dotyczące odzyskiwania zegara określone w normach IEEE 802.3ba (40G/100G Ethernet) lub ITU-T G.709 (OTN).


15Gbps pełna prędkość CDR Sprzęt do testowania komunikacji dużych prędkości 0

Etykietka:

Oscyloskop optyczny PAM4 CDR,

multimetr optyczny 12,

5 gb/s
