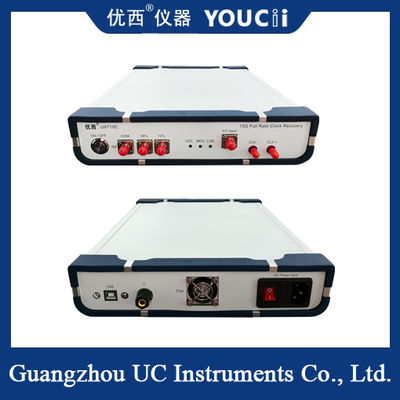

15Gbps pełna prędkość CDR zapewniają zegar Recovery sygnał instrumentów

15 Gbps  Pełna szybkość CDR zapewnia instrumenty sygnału odzyskiwania zegara

U9710C CDR (Clock Recovery) służy głównie do dostarczania sygnału odzyskiwania zegara w środowisku testowym bez wyzwalania zegara, aby użyć oscyloskopu próbkowania do testowania diagramu oka optycznego urządzenia. Typowym zastosowaniem jest testowanie sprzętu sieci optycznej lub produktu BOB w zastosowaniach PON. Ponieważ samo urządzenie fotometryczne nie ma wyjścia zegara podziału częstotliwości, konieczne jest odzyskanie sygnału zegara w celu wyzwolenia oscyloskopu próbkowania podczas testowania diagramu oka optycznego.

Kluczowe wskaźniki techniczne
Tolerancja jittera: Musi spełniać standardy takie jak ITU-T G.8251 i IEEE 802.3. Zazwyczaj wymagana jest tolerancja jittera wejściowego na poziomie UI (interwał jednostkowy) (np. ±0,5UI).

Jitter wyjściowy: Jitter odzyskanego zegara powinien być poniżej poziomu 100 fs (femtosekund), aby zapewnić dokładność testów urządzeń podrzędnych, takich jak testery błędów bitowych i oscyloskopy.

Czułość: Obsługuje wejście sygnału optycznego tak niskie jak -15 DBM (przez moduł konwersji fotoelektrycznej) lub wejście sygnału elektrycznego na poziomie MV.

Szerokość pasma pętli: Regulowany zakres wynosi zazwyczaj od 100 kHz do 20 MHz, aby dostosować się do różnych charakterystyk sygnału i wymagań testowych.

Techniczne Parametry

Instrument do odzyskiwania zegara z pełną szybkością 15 Gbps jest kluczowym urządzeniem w testach komunikacji dużej prędkości, a jego wydajność bezpośrednio wpływa na niezawodność wyników testów. Przy wyborze modelu należy kompleksowo rozważyć zakres szybkości i wydajność jittera.
