Płytka ewaluacyjna 10G SFP SFP+ Płytka testowa

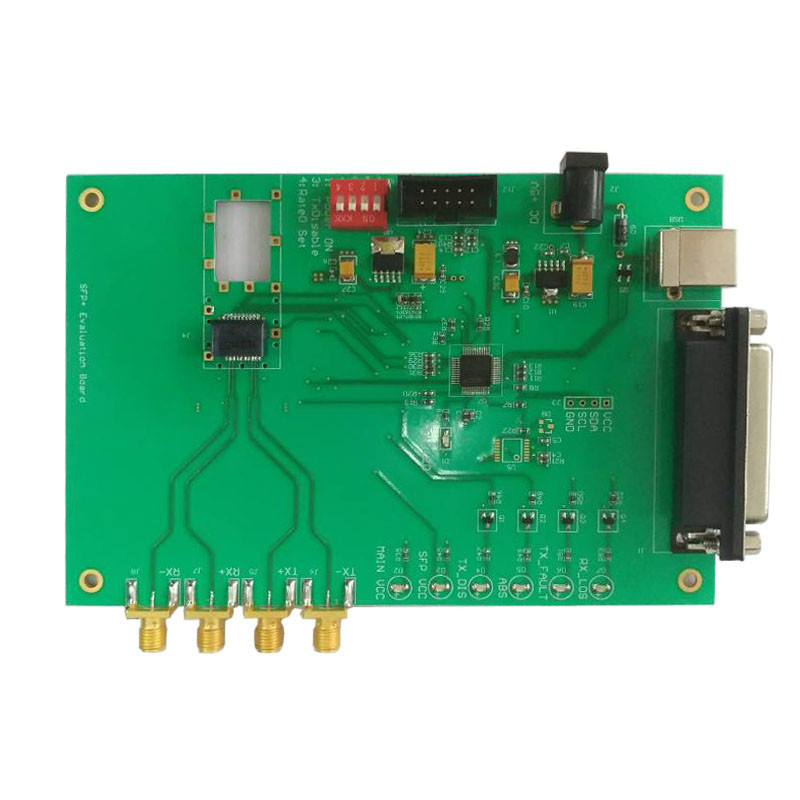

Płytka testowa U9601A 10G SFP+

Typ płytki testowej SFP+ i typ interfejsu komunikacyjnego:

1. Jednokanałowa płyta testowa SFP + przyjmuje port równoległy i interfejs komunikacyjny USB.

2. port równoległy i USB dwa rodzaje interfejsu komunikacyjnego do symulacji I2C, kontrola szybkości wynosi 100 kb/s, łatwa kompatybilność z modułem I2C o wysokiej i niskiej prędkości.

Dwie funkcje płyty testowej SFP +:

1. Funkcje jednokanałowej płyty testowej SFP + są: kompatybilne z 11.7g i poniżej wszystkich stawek modułu;

2. port równoległy i dwa interfejsy komunikacyjne USB w celu uzyskania komunikacji I2C;Sprzętowy moduł sterujący TxDisable i monitorowanie sprzętu LOS, stan TxFault;

3. monitorowanie temperatury w czasie rzeczywistym, monitorowanie pomiaru prądu nadajnika i odbiornika w czasie rzeczywistym oraz zabezpieczenie nadprądowe;Sterowanie wyjściem napięcia polaryzacji pull, zakres napięcia wyjściowego od 2.9-3.8 V bezstopniowo regulowane wyjście, odpowiednie do testu napięcia polaryzacji modułu, wysoka dokładność napięcia wyjściowego i błąd jest mniejszy niż 5mV, nie ma wpływu na całkowity rozmiar prądu zewnętrznego modułu;

4. Moduły sprzętowe i programowe TxDisable i Power OnOFF (przełączanie prądu), sprzęt i oprogramowanie dowolna niezależna kontrola.

5. Port USB obsługuje niezależne zasilanie (gdy prąd modułu optycznego jest mniejszy niż 100mA).

Po trzecie, sprawy wymagające uwagi:

1. Należy pamiętać, że pod i za płytą PCBA znajdują się również urządzenia, dlatego nie wolno umieszczać przedmiotów przewodzących na teście zasilania, aby nie spowodować zwarcia i spalenia płytki.

2. Napięcie wejściowe jest ustawione na 5 V, nie reguluj wysokiego lub odwrotnego napięcia, aby nie spalić płyty.

3. Podczas testowania modułu 10G przewody sygnałowe TX i RX obsługujące sygnały o dużej szybkości muszą wykorzystywać kable sygnałowe obsługujące częstotliwość 18G.
