Płytka ewaluacyjna QSFP28 EVB SFP z czterema wejściami i wyjściami 10G do 32Gbps

Płytka ewaluacyjna QSFP28 EVB SFP z czterema wejściami i wyjściami 10G do 32Gbps

Ten produkt jest przeznaczony do oceny wydajności aktywnych modułów QSFP+ i QSFP28 z czterema kanałami wejścia/wyjścia w każdym terminalu nadawczym i odbiorczym.Szybkości NRZ dla pojedynczego terminala wahają się od 10G~32Gbps, a szybkości transmisji PAM4 wahają się od 25GBoud~28GBoud.Obsługiwane moduły obejmują produkty NRZ 40G i 100G.Oraz produkty PAM4 50G, 100G, 200G, wykorzystujące sprzęt do pomiaru błędów, tłumik i oscyloskop, do oceny wskaźników wydajności transmisji aktywnego modułu (takich jak wskaźniki związane z obrazem oka), wskaźników wydajności odbioru (takich jak wskaźniki czułości), modułu odczytu i zapisu Informacje EEPROM itp.

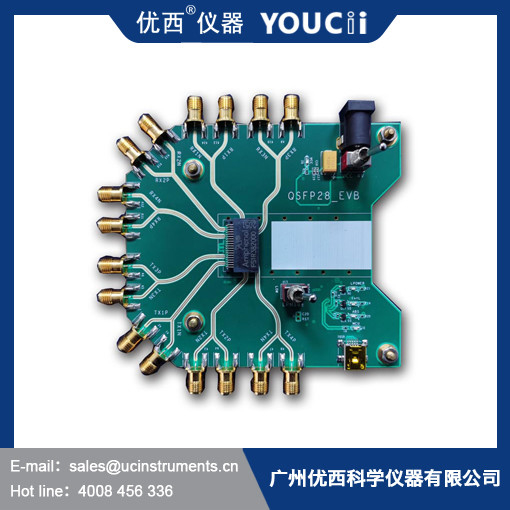

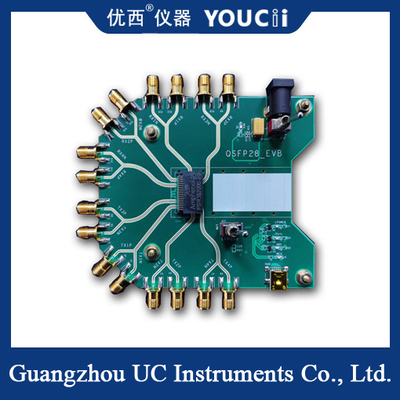

Rzeczywisty obiekt pokazano na poniższym obrazku:

Produkt:

1.Interfejs pakietu QSFP + QSFP28, odpowiedni dla modułu optycznego QSFP +, QSFP28, PAM4 50G100G200G.

2. Obsługa zakresu szybkości NRZ: 10.3125G ~ 32 gb/s.

3. Szybkość transmisji PAM4 waha się od 25 GBd do 28 GBd

4. Czterokierunkowy TX, czterokierunkowy interfejs elektryczny RX: 40GHz 2.92mm żeński, wejście/wyjście na poziomie CML;

5, obsługuje bieżące monitorowanie w czasie rzeczywistym i ochronę nadprądową.

6, obsługuje test odchylenia napięcia zasilania, zakres napięcia jest regulowany w zakresie 2,8 ~ 4, V, spełnia odchylenie modułu minimalnego 3,0 V i maksymalnego testu napięcia 3,6 V, a także monitorowanie napięcia w czasie rzeczywistym, domyślnie 3,3 V wyjście, zgodnie z regulacją napięcia wyjściowego w czasie rzeczywistym modułu prądowego, aby zapewnić, że napięcie zasilania przy różnych obciążeniach jest stabilne w zakresie 10mV.

7, obsługuje aplikację środowiska temperatury przemysłowej.

8. Szybkość MCU I2C wynosi około 100 KHz, a dane są przesyłane do I2C przez MCU w celu odczytu i zapisu informacji EEPROM modułu.

9, tryb komunikacji: USBHID, bez sterownika, bezpośredni odczyt i zapis danych I2C do modułu i MCU przez DLL API.

Wskaźniki techniczne
