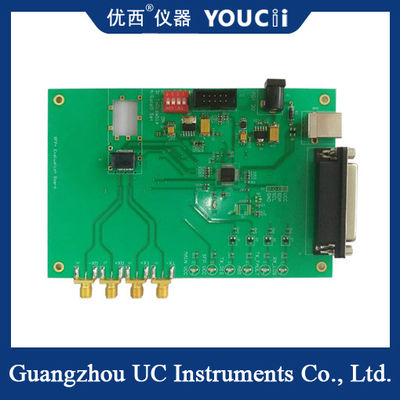

Płytka ewaluacyjna 10G SFP kompatybilna z modułami o prędkości 11,7G lub niższej

Płyta 10G SFP kompatybilna z modułami o prędkości 11,7G lub niższej

Typ płytki testowej SFP+ i interfejsu komunikacyjnego:

1. Płytka testowa jednokanałowa SFP + przyjmuje port równoległy i interfejs komunikacyjny USB.

2, port równoległy i USB dwa rodzaje interfejsu komunikacyjnego do symulacji I2C, kontrola szybkości wynosi 100 kb/s, łatwa do kompatybilności z modułem I2C o wysokiej i niskiej prędkości.

Dwa, funkcja płyty testowej SFP +:

1. Płytka testowa jednokanałowa SFP+ ma następujące funkcje: kompatybilność ze wszystkimi modułami 11.7G i niższymi;

2, port równoległy i USB dwa rodzaje interfejsu komunikacyjnego w celu osiągnięcia komunikacji I2C;Sprzętowy moduł sterujący TxDisable i monitorowanie sprzętu LOS, status TxFault;

3, monitorowanie temperatury w czasie rzeczywistym, monitorowanie prądu nadajnika w czasie rzeczywistym i monitorowanie pomiaru prądu odbioru oraz zabezpieczenie nadprądowe;Zakres napięcia wyjściowego wynosi od 2,9 V do 3,8 V.Napięcie wyjściowe można regulować w sposób ciągły.Nadaje się do testu napięcia ciągnącego modułu.

4, moduły sprzętowe i programowe TxDisable i Power OnOFF (przełączanie energii elektrycznej), sprzęt i oprogramowanie dowolna niezależna kontrola.

5. Port USB obsługuje niezależne zasilanie (gdy prąd modułu optycznego jest mniejszy niż 100mA).

III.Środki ostrożności:

1. Należy pamiętać, że pod i za płytą PCBA znajdują się również urządzenia, dlatego nie należy umieszczać przedmiotów przewodzących na teście włączenia zasilania, aby uniknąć zwarcia i spalenia płytki.

2, napięcie wejściowe jest ustawione na 5 V, nie reguluj napięcia ani nie odwracaj, aby nie spalić płyty.

3, przetestuj moduł 10G, obsługuj szybki sygnał TX, elektryczny przewód sygnałowy RX musi obsługiwać kabel sygnałowy częstotliwości 18G.
