Ocena wydajności QSFP płytki testowej aktywnego modułu 400G PAM4

Ocena wydajności QSFP Płyty testowej modułu aktywnego 400G PAM4

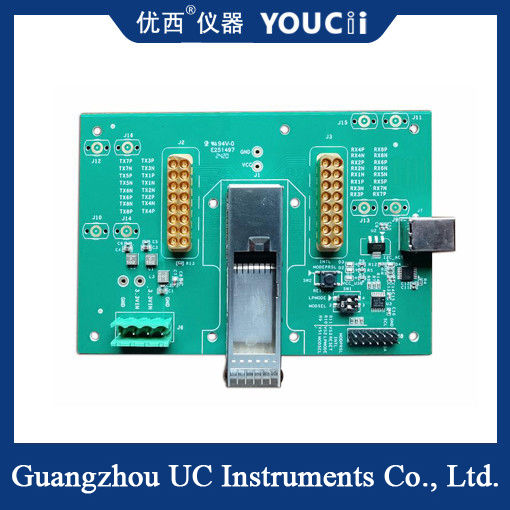

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsPrędkość baudów PAM4 waha się od 25GBoud do 28GBoudW celu oceny wskaźników wydajności transmisji (takich jak wskaźniki związane z obrazem oka) stosuje się licznik błędów, tłumik, oscyloskop i inne urządzenia,przyjmowanie wskaźników wydajności (np. wskaźników wrażliwości), odczytywanie i zapisywanie informacji modułu EEPROM i tak dalej.Prawdziwy obiekt jest pokazany na poniższym obrazie:

QSFP-DD EVB Ocena wydajności 400G PAM4 Active Module Test Board Wskaźnik techniczny

Charakterystyka produktu

1. QSFPDD kapsułuje interfejs i stosuje się do modułu optycznego QSFPDD 400G PAM4.

2. Prędkość baudów PAM4 waha się od 25 GBD do 28 GBD.

3. TX,RX typ interfejsu elektrycznego: 40GHz 2x8 wielo-wspólnikowe złącza, złącza spólnikowe poziomu wejścia-wyjścia CML;

4, obsługuje bieżące monitorowanie w czasie rzeczywistym i ochronę przed prądem nadmiernym.

5, Wspierać badanie odchylenia napięcia zasilania, zakres napięcia jest regulowany w zakresie 2,8 ~ 4,V, spełniać odchylenie modułu minimalnego 3,0 V i maksymalnego 3,6 V,oraz monitorowanie napięcia w czasie rzeczywistym, domyślna moc wyjściowa 3,3 V, zgodnie z modułem bieżącym, regulowanie napięcia wyjściowego w czasie rzeczywistym, aby zapewnić stabilność napięcia zasilania w zakresie 10 mV pod różnymi obciążeniami.

6, wspierają zastosowanie w środowisku o temperaturze przemysłowej.
