W pełni funkcjonalny ręczny miernik mocy optycznej -50～+26dBm High Power

• Funkcje i cechy

• Test mocy optycznej
• Wave ID — automatyczna identyfikacja i przełączanie długości fali
• Identyfikator częstotliwości --- automatyczna identyfikacja częstotliwości
• Przechowywanie 1000 nagrań lub pobieranie za pomocą kabla USB
• Port komunikacyjny USB do pobierania zapisanych zapisów testowych
• Referencyjny poziom mocy można ustawić i zapisać;
• Funkcja samokalibracji użytkownika
• Funkcja automatycznego wyłączania

Specyfikacje

Uwaga: Czas pracy baterii zależy od stanu wyłączenia podświetlenia.Jeśli podświetlenie jest włączone w sposób ciągły,

czas działania będzie krótszy.

Instrukcja funkcji

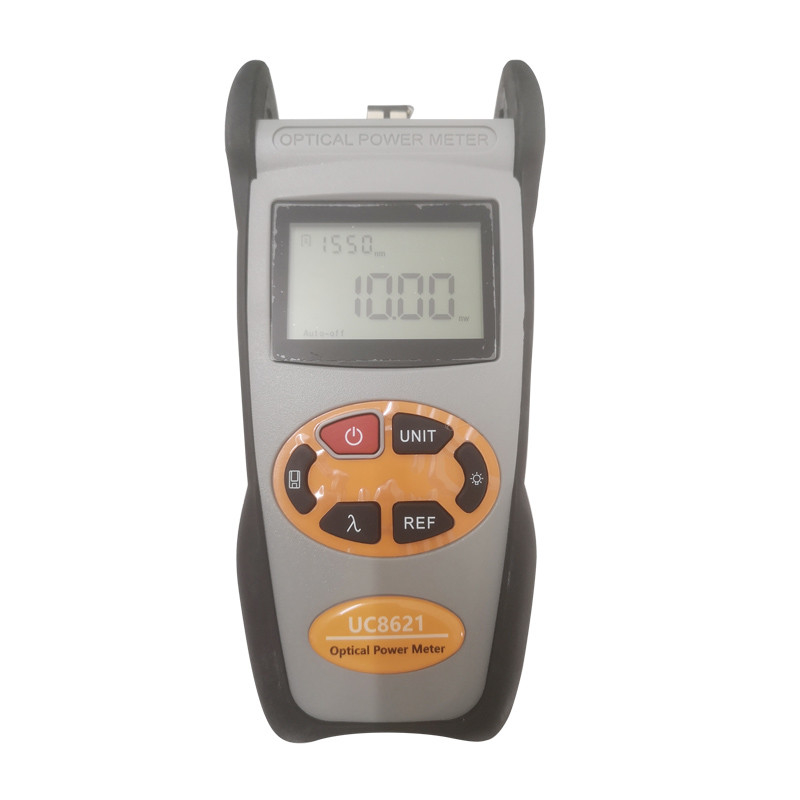

(1)Ekran

Wyświetl dane i tryb pracy przyrządu.

(2) klawisz zasilania

WŁ./WYŁ. przyrządu

Ustawienie oszczędzania energii: urządzenie wyłączy się automatycznie po 15 minutach bezczynności, niezależnie od stanu zasilania bateryjnego lub zasilania prądem zmiennym.Po wybraniu tego ustawienia w lewym dolnym rogu ekranu pojawi się „automatyczne wyłączanie”.To oszczędzanie energii jest ustawieniem domyślnym, po otwarciu miernika energii wejdzie w ten tryb.Krótko naciśnij przycisk zasilania, aby wyłączyć tryb automatycznego oszczędzania energii.

(3) klucz przełącznika jednostki

Naciśnij ten przycisk, aby przełączać między pomiarem bezwzględnym (dBm) a pomiarem względnym (dB) i xW mocy optycznej.

mW,dBm konwersja: 10 log(mW)=(dBm)

(4) Ustawienie REF:

Aby zapisać aktualną wartość mocy jako wartość referencyjną, która będzie wyświetlana w prawym górnym rogu ekranu LCD, w tym samym czasie w prawym górnym rogu zostanie wyświetlony również „Ref”.Porówna aktualną moc z mocą odniesienia i pokaże względną wartość mocy w dB.

(5)Klawisz zapisu/podglądu danych.

Oszczędność danych, OPM może zapisać nie mniej niż 1000 danych.Naciskać, ekran wyświetli zapisywanie danych Nie, wskazówka dotycząca zapisywania danych, dwukrotnie naciśnijpotwierdzić zapisanie.

(6) sterowanie podświetleniem: otwórz lub wyłącz podświetlenie.

(7) Wybór długości fali/identyfikacja długości fali

Krótko naciśnij ten klawisz, aby przełączyć długość fali i wyświetlić ją w lewym górnym rogu

Ekran LCD, 1310nm to domyślna długość fali

5．Instrukcja operacji

5.1 Włączanie/wyłączanie

Przede wszystkim włóż baterię lub zasilacz, nie masz żadnego lasera, naciśnij, aby otworzyć tester.

Gdy tester jest w stanie gotowości, naciśnięcie klawisza może anulować lub wybrać funkcję automatycznego wyłączania. Jeśli wybrana jest funkcja automatycznego wyłączania, w lewym dolnym rogu ekranu zostanie wyświetlony komunikat „Automatyczne wyłączanie”.W stanie „Auto-off” OPM wyłączy się automatycznie na 10 minut.

Jeśli chcesz wyłączyć OPM, naciśnij około 2 sekundy.

5.2Pomiar mocy wyjściowej

5.2.1 Zdejmij osłonę przeciwpyłową, połącz z patchcordem.Proszę potwierdzić, że złącze i ferrula patchcordów są czyszczone.

5.2.2 Włącz OPM.

5.2.3 Wybierz długość fali. Krótkie naciśnięcie , wybierz skalibrowaną długość fali, zauważ, że wybrana długość fali musi być taka sama jak długość fali źródła lasera.

5.2.3 Przełącznik jednostki. Naciśnij, aby przełączyć między pomiarem bezwzględnym (dBm) a pomiarem względnym (dB) i xW mocy optycznej.

5.2.4 Pomiar wartości względnej. Każda długość fali może ustawić wartość ref. Naciśnij , ustaw bieżącą wartość jako wartość ref i automatycznie obliczyć wartość względną.

5.3 Przetwarzanie danych.Ten typ OPM ma 1000 pamięci do zapisu danych.Kiedy trzeba zapisać, naciśnijprzycisk, w prawym górnym rogu ekranu wyświetli się numer zapisu danych.Następnie stłumić, potwierdź zapis, numer zapisu zniknie w prawym górnym rogu ekranu.Informacje na temat przesyłania danych do komputera i przeglądania lub usuwania danych znajdują się na płycie CD.

5.4 Automatyczna identyfikacja długości fali. Naciśnij przycisk OPM, aż pojawi się „---AU” w prawym górnym rogu ekranu;przycisk OLS, a następnie może zwolnić tę funkcję.

5.5 Wykrywanie częstotliwości.OPM może testować częstotliwość OLS.Jeśli częstotliwości wyjściowe OLS wynoszą odpowiednio 270 Hz, 1 KHz, 2 KHz, OPM automatycznie wykryje częstotliwość i wyświetli ją w prawym górnym rogu wyświetlacza LCD.

5.6 Kalibracja własna użytkownika.

Proszę odnieść się do CD.

Ogólne utrzymanie

6.1 Zawsze utrzymuj porty złączy miernika mocy w czystości.

6.2 Nie używaj złej jakości złącz/adapterów światłowodowych, w przeciwnym razie uszkodzi to interfejs detektora, co znacznie wpłynie na działanie urządzenia.

6.3 Staraj się używać tylko dostarczonego adaptera.

6.4 Gdy nie jest używany, upewnij się, że osłona przeciwpyłowa jest prawidłowo umieszczona na portach optycznych.

6.5 Ostrożnie podłączaj/odłączaj złącza/adaptery światłowodowe, aby uniknąć zarysowań portu miernika mocy.

6.6 Regularnie czyścić port optyczny miernika mocy, należy go czyścić za pomocą dostarczonych wacików bawełnianych nasączonych alkoholem.

Rozwiązywanie problemów

8.Zmień baterię

Jeśli podczas pracy zauważysz, że bateria jest słaba, natychmiast wyłącz urządzenie i wymień baterię na nową.
