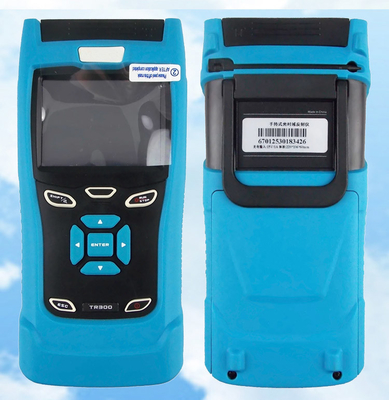

TR306/303 Optyczny reflektometr w dziedzinie czasu Tester punktu przerwania OTDR
Wprowadzenie produktów:
1, tryb pojedynczy: 1310/1550 nm.
2, zakres dynamiczny: 30/28dB (można przetestować około 80 km linii światłowodowej).
3, automatyczny tryb pomiaru: 1310/1550 nm podwójna długość fali może być testowana w tym samym czasie.
4. Realizowane jest automatyczne nazewnictwo i automatyczne przechowywanie plików pomiarowych, co upraszcza obsługę operatorów.
5. Tryb funkcji utrwalania śladu w celu porównania z przebiegiem odniesienia: użytkownicy mogą używać tej funkcji do ustalania śladu i wyświetlania innego śladu w czasie rzeczywistym lub uśrednionego pomiaru na tym samym ekranie.Powstały szablon jest przydatny do wielordzeniowych instalacji światłowodowych lub do sprawdzania starzejących się włókien w zainstalowanej sieci światłowodowej.
6. Tryb funkcji „Analiza wielu długości fal” do porównywania wielu śladów: W trybie „Analiza wielu długości fal” można zrealizować funkcję wyświetlania porównania i analizy dowolnego pliku śledzenia.
7, obszar ślepy krótkiego zdarzenia TR600 może być użyty do pomiaru procesu instalacji kabla optycznego w biurze lub kliencie dwóch sąsiednich wydarzeń.Obszar niewidomych zdarzeń może osiągnąć 1,5 metra.
8, idealne narzędzie do uwierzytelniania i rozwiązywania problemów LAN/WAN/FTTx, może zapewnić testy online FTTx i może zidentyfikować rozdzielacz i koniec światłowodu.
9, zoptymalizowany projekt zasilania: wbudowany akumulator litowy o dużej pojemności, czas czuwania ponad 10 godzin.
10, format pliku Bellcore (. SOR), ponad 10000 pamięci śledzenia.
11. Przeszedł certyfikat CE, FCC, IS09001
12, wykrywanie światła komunikacyjnego: może skutecznie chronić przyrząd testowy i sprzęt komunikacyjny.
13, Wykrywanie stanu połączenia: w odpowiednim czasie zrozum stan połączenia głowicy przyłączeniowej, aby operator mógł mierzyć w najlepszym środowisku.
14, elastyczny przełącznik trybu pomiaru: tryb pomiaru w czasie rzeczywistym i tryb pomiaru średniego można przełączać za pomocą klawisza skrótu.
Specyfikacja techniczna:
| Specyfikacja techniczna |
|
| Model |
TR306/TR303 |
| Dynamiczny(±20nm) |
32/30dB |
| Długość fali |
1310/1550 |
| Wyświetlacz |
3,5-calowy ekran dotykowy TFT LCD |
| Typ źródła światła |
LD |
| Interfejs optyczny |
FC/UPC |
| Zakres odległości (km) |
0,3/1/3/5/10/30/60/120 |
| Szerokość impulsu (ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Czas pomiaru |
15s/30s/1min/2min/3min |
| Obszar ślepy tłumienia(2) |
15m |
10m |
10m |
| Strefa niewidomych wydarzeń |
3m |
1,8m |
1,6m |
| Dokładność w zakresie |
±(1m+5×10-5×odległość+interwał próbkowania) |
| Przechowywanie danych |
> 60000 krzywej testowej |
| Interfejs komunikacyjny |
USB |
| Widzialne światło |
Długość fali |
- |
- |
650 |
| Moc wyjściowa |
- |
- |
≥-3 |
| Odległość testowa |
- |
- |
3 |
| Test światła komunikacji |
NIE |
TAK |
TAK |
