Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode

Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode
Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode

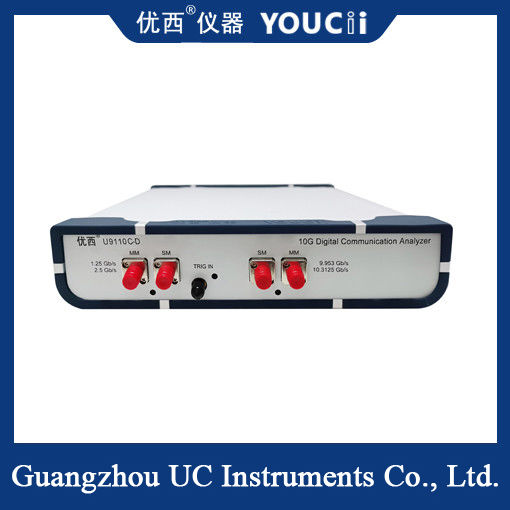

Duży Obraz :  Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YOUCii
Orzecznictwo: CU,IOS
Model Number: U9110C-D
Zapłata:
Minimalne zamówienie: 1 szt
Cena: negotiate a price
Szczegóły pakowania: Karton
Czas dostawy: 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 5 sztuk + miesięcznie
Kontakt

Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode

Opis
Standardowa stawka: 1,2442/1,25/2,4884/2,5/6,0/9,953/10,3125/10,709/11,3 Gb/s Cyfrowy system pomiarowy: Obsługa 1 pomiaru kanału optycznego, odświeżanie opcjonalnego pomiaru 3 razy na sekundę
Tryb akwizycji sygnału: Próbkowanie (normalne), koperta, średnia Szum RMS: 0,25 mV
System wyzwalania Zewnętrzne źródło zegara: 100 mV, 155 ~ 2500 MHz Odcięcie spustu: ±1,5 V: 5 ms ~ 100 ms adaptacyjne
Podkreślić:

10G wielomodowy oscyloskop optyczny

,

jednomodowy wielomodowy oscyloskop optyczny

Jednomodowy/wielomodowy oscyloskop optyczny 10G Full Rate



U9110C-D to 10G z pełną szybkością, obsługujący oscyloskop optyczny jednomodowy/wielomodowy, to najnowsze rozwiązanie do analizy komunikacji cyfrowej wprowadzone przez Uwest Instrument.Stanowi idealne narzędzie pomiarowe do produkcji optycznych urządzeń komunikacyjnych.

Wyniki pomiaru U9110C-D DCA to nie tylko surowe dane, ale także histogramy z czasem i amplitudą, testy maski, testy statystyczne itp.Zapewnia zestaw ustawień testu wskaźnika komunikacji, w tym okres interwału, czas narastania, czas opadania, procent krzyżowy, współczynnik ekstynkcji, jitter i pomiar amplitudy.Obejmuje również SDH/SONET, testy maski dla Gigabit Ethernet i inne standardowe testy pojedynczej zgodności.



Poniżej znajduje się główny opis i cechy oftalmografu optycznego 10G z pełną szybkością:

1. Szybki pomiar: Przyrząd może obsługiwać pomiar sygnału optycznego z pełną szybkością 10 Gb/s, w tym powszechny 10 Gigabit Ethernet (10GbE) i inne protokoły komunikacyjne o dużej szybkości.

2. Wyświetlanie mapy oka: Optyczna mapa oka wykorzystuje technologię szybkiego próbkowania i przetwarzania danych do dokładnego przechwytywania i wyświetlania mapy oka sygnałów optycznych.Mapa oka wyświetla jakość transmisji sygnału optycznego w kształcie otwartego oka.Użytkownicy mogą ocenić stabilność i wydajność transmisji sygnału, obserwując stopień otwarcia i drgania mapy oka.



specyfikacja

Model U9110C-D
Standardowa stawka 1,2442/1,25/2,4884/2,5/6,0/9,953/10,3125/10,709/11,3 Gb/s
Dokładność pomiaru Margines maski (Margines) ±3%
Charakterystyka wyświetlacza Rozdzielczość obrazu 1024×768 pikseli
Cyfrowy system pomiarowy Obsługa 1 pomiaru kanału optycznego, odświeżanie opcjonalnego pomiaru 3 razy na sekundę
Tryb akwizycji sygnału Próbkowanie (normalne), koperta, średnia
RMShałas 0,25 mV
Liczba kanałów próbkowania 4: 10G wolnoobrotowy jednomodowy/wielomodowy, 10G szybki jednomodowy/wielomodowy
Czas konwersji systemu pionowego W zależności od liczby kanałów próbkowania
Rozdzielczość pionowa 14 bitów
Szum RMS (maks.) 0,5 mV
Układ poziomy Powiększanie i pomniejszanie kształtu fali Podstawa czasu obserwacji 0,5 ps/działkę do 1 ms/działkę
Dokładność interwału czasowego (tryb jitter) 0,25ps
System wyzwalania Zewnętrzne źródło zegara 100 mV, 155 ~ 2500 MHz
Zakres poziomu wyzwalania ±1,0 V
zakres wejściowy wyzwalacza ±1,5 V
Odcięcie spustu ±1,5 V: 5 ms ~ 100 ms adaptacyjne
Komunikacja, interfejs zarządzania siecią RJ45; obsługuje Ethernet 10/100 Mb/s
Zasilanie (zewnętrzny zasilacz) 50 Hz, 5 V, 3 A, 6 W
Temperatura otoczenia, wilgotność względna Działanie Temperatura od -20 do ~50 ℃, Wilgotność od 20% do ~80%
Składowanie Temperatura-40℃ do +85℃,Wilgotność5% do 90%
Rozmiar waga 235W×55H×255L (mm), <2Kg







Oscyloskop optyczny 10G Full Rate Single Mode / Multi-Mode 0
