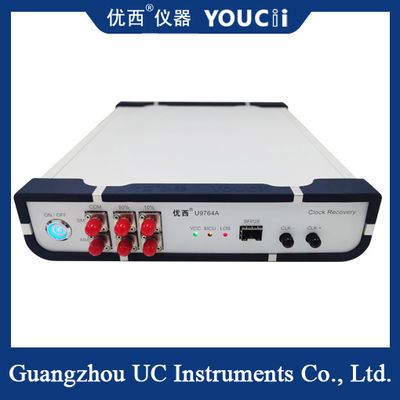

Instrument odzyskiwania zegara podziału wielokrotności 100 Gbps

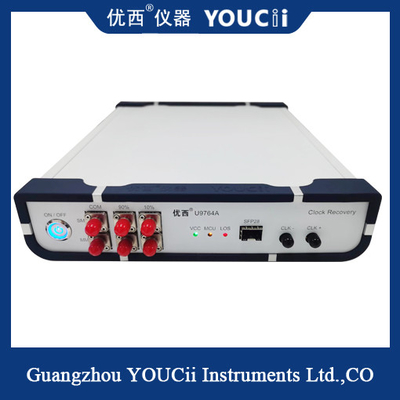

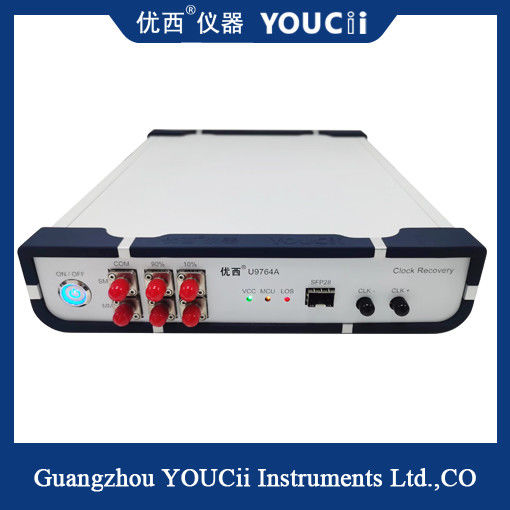

U9764A CDR (Clock Recovery Instrument) jest przede wszystkim stosowany do dostarczania sygnałów odzyskiwania zegara w środowiskach badawczych, w których nie uruchamia się zegara,w ten sposób testowanie wzoru oka optycznego urządzenia oscyloskopem pobierania próbekTypowymi zastosowaniami są badania urządzeń sieci optycznych lub w przypadku produktów BOB w zastosowaniach PON, ponieważ samo urządzenie optyczne nie ma wyjścia dzielonego zegara,sygnał zegara musi zostać odzyskany w celu uruchomienia oscyloskopu pobierania próbek podczas testowania optycznej mapy oka.
U9764A CDR jest wyposażony w port optyczny SFP28, który jest odpowiedni dla konwencjonalnych modułów optycznych SFP28, SR, LR i BIDI zapakowanych z SFP28.Do przekształcenia sygnału optycznego w sygnał elektryczny potrzebny jest tylko odbiornik modułu optycznego, a CDR wyciągnie zegar z sygnału elektrycznego i go wyprodukuje.
| - Nie, nie. |
Techniczne
|
Max. |
Min. |
jednostka
|
| 1 |
Zakres prędkości danych
|
28.1 |
25.6 |
Gbit/s |
| 2 |
Zakres długości fali
|
1600 |
800 |
nm |
| 3 |
Zakres wejścia optycznego (określony przez czułość modułu)
|
+3 |
-12 |
dBm |
| 4 |
Współczynnik podziału częstotliwości wyjściowej odzysku zegara
|
2 / 4 / 8 / 16 / 64 / 256 |
|
| 5 |
Amplituda zegara elektrycznego wyjściowego
|
800 (typowa wartość) |
mVpp |
| 6 |
CML Clock differential output swing |
800 |
200 |
mVpp |
| 7 |
Wyjście zegarka drga losowo
|
800 |
300 |
fs |
| 8 |
Częstotliwość zegara (na przykład 28,1 Gbps)
|
14.05 |
0.11 |
GHz |
| 9 |
Wykrywanie wewnętrznych strat sygnału (LOS)
|
128 (powyżej obowiązku) |
5 (wrażliwość) |
mV |
| 10 |
napięcie zasilania (wchodzące zewnętrzne napięcie zasilania)
|
5.5 |
4 |
V |
| 11 |
Temperatura pracy
|
70 |
10 |
°C |
| 12 |
Rodzaj modułu adaptacyjnego
|
SFP28,SR,LR,BIDI |
|
Co to jest urządzenie odzyskiwania zegara?
Jednostka odzyskiwania zegara jest urządzeniem używanym do odzyskiwania sygnałów zegarowych w komunikacji cyfrowej.synchronizowany sygnał zegara jest potrzebny między nadawcą a odbiorcą w celu zapewnienia prawidłowej transmisji danychFunkcją instrumentu odzyskiwania zegara jest wydobycie prawidłowego sygnału zegarowego z otrzymywanego strumienia danych.
Instrument odzyskiwania zegara jest zwykle stosowany w komunikacji światłowodowej, komunikacji satelitarnej, Ethernet i innych szybkich systemach komunikacji cyfrowej.dane są przesyłane w formie cyfrowej, a sygnał zegarowy jest używany do określenia prędkości transmisji i interwalu czasu danych.odbiornik musi użyć zegarowego licznika odzyskiwania, aby zregenerować dokładny sygnał zegarowy.
Zasada działania urządzenia odzyskiwania zegara jest zazwyczaj oparta na fazowej pętli zamkniętej (PLL) lub powiązanej technologii.reguluje lokalny zegar, aby był synchronizowany z odsyłającymPoprzez stałe dostosowywanie częstotliwości i fazy lokalnego zegara, urządzenie odzyskiwania zegara może stopniowo eliminować przesunięcie zegara, osiągając w ten sposób odzyskiwanie dokładnych sygnałów zegarowych.
Wydajność i funkcjonalność licznika odzyskiwania zegara będą się różnić w zależności od zastosowania i wymagań.które mogą być dynamicznie regulowane zgodnie z charakterystyką przesyłanego sygnału w celu dostosowania się do różnych środowisk komunikacyjnych i szybkości transmisji danychDodatkowo licznik odzyskiwania zegara może zawierać dodatkowe funkcje, takie jak wykrywanie bitowego błędu, analiza drgania,i interfejsów wydajnych zegara, aby pomóc w analizie i monitorowaniu wydajności systemu komunikacjiKrótko mówiąc, urządzenie do odzyskiwania zegara odgrywa kluczową rolę w systemie cyfrowej komunikacji.może wyodrębniać dokładny sygnał zegara z otrzymywanego strumienia danych w celu zapewnienia prawidłowej transmisji i synchronizacji danych.
