Interfejs kapsułowania SFP stosowany do konwencjonalnych SFPinnych modułów optycznych

Interfejs enkapsulacji SFP dotyczy konwencjonalnych modułów optycznych SFP

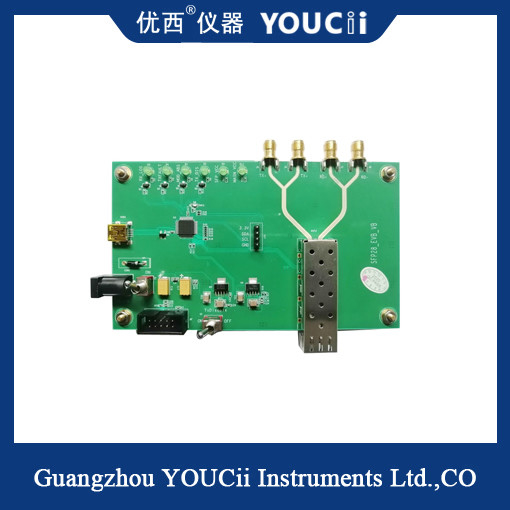

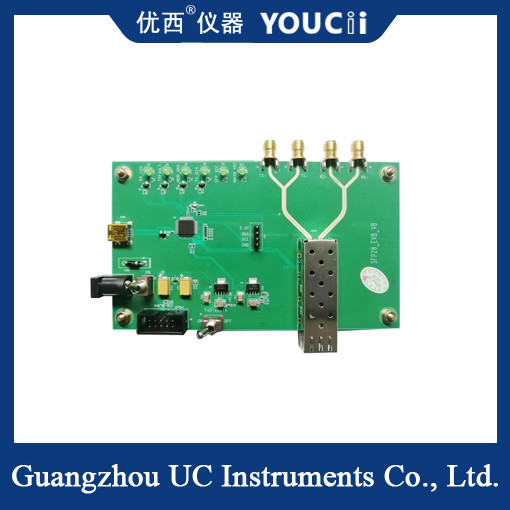

   Płyta testowa U9603 to dedykowane urządzenie do testowania aktywnych modułów w obudowach SFP. Wykorzystuje urządzenia takie jak detektory błędów, tłumiki i oscyloskopy do oceny wskaźników wydajności nadawania (takich jak wskaźniki związane z diagramem oka) i wskaźników wydajności odbioru (takich jak wskaźniki czułości) modułu aktywnego. Ponadto może odczytywać i zapisywać informacje EEPROM modułu i tak dalej.

   Płyta testowa U9603 obsługuje różne interfejsy w obudowach SFP, w tym standardowe SFP, SFP+, SFP28, SFP56 i inne prędkości od 1,25 Gb/s do 56 Gb/s. Jej elektryczny interfejs TX, RX to żeńskie złącze 2.92mm 40GHz, obsługujące monitorowanie prądu w czasie rzeczywistym i ochronę nadprądową. Jednocześnie posiada również funkcję testu odcięcia napięcia zasilania, zakres napięcia jest regulowany od 2,8 V do 4,0 V, co może spełniać wymagania testu ciśnieniowego modułu przy minimalnym odcięciu 3,0 V i maksymalnym 3,6 V. Ponadto może również obsługiwać zastosowania w środowisku przemysłowym i posiada funkcję odczytu i zapisu danych I2C MCU z prędkością około 100 kHz.

Specyfikacja
