400G PAM4 Panel testowy oceny wydajności modułu aktywnego w pakiecie QSFPDD

Płyta testowa do oceny wydajności modułu aktywnego 400G PAM4 w obudowie QSFPDD

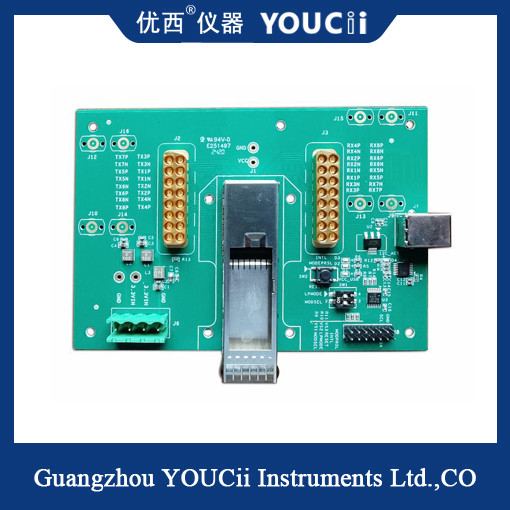

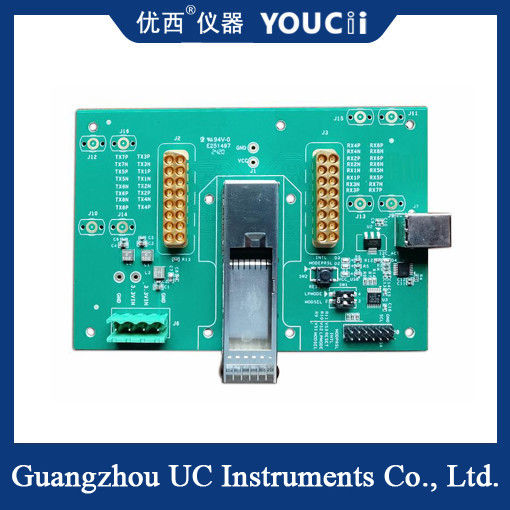

Płyta testowa U9608 to urządzenie testowe z szeregiem zaawansowanych funkcji. Oto niektóre z kluczowych cech płyty testowej U9608:

1. Interfejs obudowy: Wykorzystuje interfejs obudowy QSFPDD, szczególnie odpowiedni dla modułu optycznego QSFPDD 400G PAM4.
2. Obsługa szybkości transmisji: Płyta testowa U9608 obsługuje szybkości transmisji PAM4 w zakresie od 25GBd do 28GBd.
3. Typ interfejsu elektrycznego: Dla interfejsu elektrycznego TX i RX wykorzystuje złącze wieloosiowe 2x8 40GHz i używa poziomów CML dla wejścia i wyjścia.
4. Monitorowanie prądu i napięcia: Płyta testowa obsługuje monitorowanie prądu w czasie rzeczywistym i ochronę nadprądową. Ponadto obsługuje test obciążenia napięcia zasilania, a zakres napięcia można regulować od 2,8V do 4,0V. Oznacza to, że może spełniać minimalne testy obciążeniowe napięciowe 3,0V i maksymalne 3,6V modułu. Jednocześnie posiada również funkcję monitorowania napięcia w czasie rzeczywistym, domyślne wyjście to 3,3V, a napięcie wyjściowe jest regulowane w czasie rzeczywistym w zależności od prądu aktualnego modułu, aby zapewnić, że przy różnych obciążeniach stabilny zakres zmian napięcia zasilania mieści się w granicach 10mV.
5. Adaptacja do temperatury: Płyta testowa U9608 obsługuje aplikacje w temperaturach przemysłowych, co świadczy o jej doskonałej adaptacji do środowiska.
6. MCU i komunikacja: Szybkość I2C MCU na płycie testowej wynosi około 100KHz. Dane są przesyłane do informacji EEPROM modułu odczytu/zapisu I2C za pośrednictwem MCU. Tryb komunikacji wykorzystuje USB HID, nie jest wymagany żaden sterownik, a dane I2C można bezpośrednio odczytywać i zapisywać do modułu i MCU za pośrednictwem API DLL.

specyfikacja
