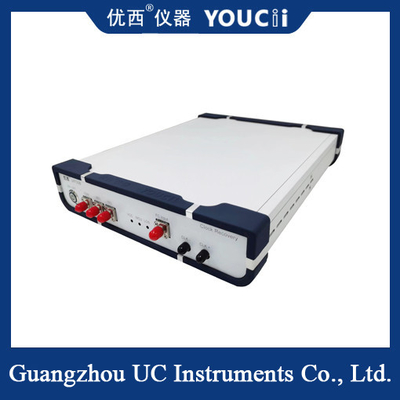

Wsparcie 32Gbaud PAM4 CDR dla NRZ i PAM4 Signals Clock Recovery Module

Wsparcie 32Gbaud PAM4 CDR dla NRZ i PAM4 Signals Clock Recovery Module

Przegląd produktu

Urządzenie odzyskiwania zegara może odbierać sygnał danych wejściowych (lub zegara), blokować go za pomocą obwodu pętli fazowej (PLL) i wyprowadzać zegar odzyskiwania.Odzyskany zegar może być używany jako punkt odniesienia czasu oscyloskopu lub BERTKiedy oscyloskop próbkowania bada wzór i formę fali oka optycznego, do uruchomienia potrzebny jest zegar krzyżowy o tym samym źródle jak zmierzony sygnał.Moduł CDR (Clock Recovery) jest głównie stosowany do pobierania próbek oscyloskopem, testowania mapy wzroku optycznego, ale nie zapewnia środowiska badawczego zegara uruchomienia, typowym zastosowaniem jest badanie urządzeń sieci optycznych,ponieważ sam urządzenie pomiarowe nie ma wyjścia zegara podziału częstotliwości, w badaniu optycznej mapy oka należy odzyskać sygnał zegara do uruchomienia oscyloskopu pobierania próbek.
U9720B CDR z adapterem interfejsu optycznego FC, odpowiedni do konwencjonalnych modułów dostępu do sygnału optycznego SFP28/56, SR, LR i BIDI oraz innych modułów, obsługujących sygnały NRZ i PAM4,Interfejs optyczny FC do odbierania sygnałów optycznych w sygnały elektryczneSygnał zegarowy jest głównie wykorzystywany jako sygnał uruchamiający oscyloskop.

Główne parametry CDR:
1) Zakres odzyskiwania zegara: 25 ~ 32 Gbps ((GBaud);
2) Wspiera zarówno sygnały NRZ, jak i PAM4;
3) Zakres długości fali: obsługa pojedynczego trybu 1250~1650 nm;
4) Zakres wejścia optycznego: +5 ~ -15 dBm;
5) współczynnik podziału częstotliwości wyjścia zegara: 2/8/32/40;
6) Amplituda zegara elektrycznego wyjściowego: pary prądu przemiennego/ 200~800mVpp;
7) Współczynnik widmowy (może być wybrany zgodnie z użytkownikiem): 10% (CDR) -90% (Output);
8) Wspieranie odzyskiwania sygnałów optycznych jednowarunkowych;
9) Typ interfejsu optycznego: interfejs optyczny FC/PC;
10) Typ interfejsu elektrycznego: 40 GHz 2,92 mm Kobieta;

Specyfikacja
