Instrument do odzyskiwania zegara i modulacji amplitudy impulsów 4 25~32GBaud

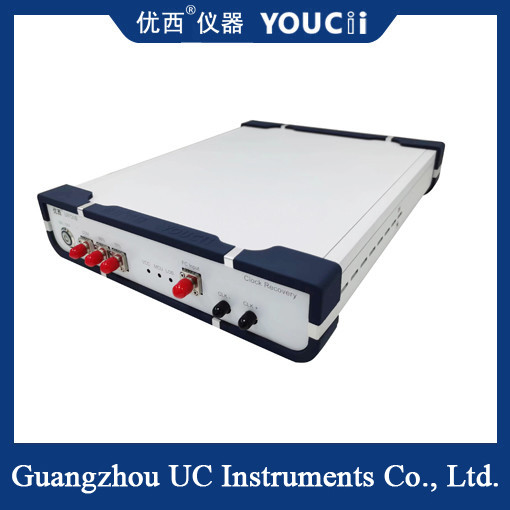

Urządzenie do odzyskiwania zegara PAM4 25G to wysokowydajne urządzenie do odzyskiwania zegara danych, zaprojektowane specjalnie do ekstrakcji i odzyskiwania sygnałów zegarowych 25 Gb/s z sygnałów PAM4 (Modulacja Amplitudy Impulsów 4).
Główna funkcja
Główną funkcją urządzenia do odzyskiwania zegara PAM4 25G jest ekstrakcja i odzyskiwanie synchronicznych sygnałów zegarowych i sygnałów danych z odebranych sygnałów optycznych lub elektrycznych PAM4. Obsługuje szybką transmisję danych i zapewnia stabilne działanie odzyskiwania zegara w złożonych środowiskach sygnałowych.
Charakterystyka techniczna
Wysoka przepustowość: Zdolność do obsługi szybkości transmisji danych do 25 Gb/s, aby sprostać potrzebom nowoczesnych systemów komunikacji dużej prędkości.
Szeroka szerokość widma: Ma szeroki zakres widma, może obsługiwać różne składowe częstotliwości sygnału.
Wydajność adaptacyjna: Może automatycznie dostosowywać się do różnych jakości sygnału i warunków transmisji, zapewniając stabilne odzyskiwanie zegara.
Obsługa wielu trybów: Obsługa wejścia sygnału optycznego, wejścia sygnału elektrycznego i wejścia sygnału fotoelektrycznego jednocześnie, zapewniając elastyczne opcje interfejsu.
Wysokowydajne odzyskiwanie zegara: Zaawansowane algorytmy i technologie odzyskiwania zegara są wykorzystywane w celu zapewnienia, że wysokiej jakości sygnały zegarowe są wyodrębniane ze złożonych sygnałów.
Specyfikacja
| Nr |
Wskaźnik techniczny |
Maks. |
Min. |
Jednostka |
| 1 |
Zakres szybkości transmisji danych |
32 |
25 |
Gb/s/Gbaud |
| 2 |
Zakres długości fali (tryb pojedynczy) |
1650 |
1250 |
nm |
| 3 |
Zakres wejścia optycznego |
+5 |
-15 |
dBm |
| 4 |
Współczynnik podziału częstotliwości wyjściowej odzyskiwania zegara |
2 / 8 / 32 / 40 |
|
| 5 |
Amplituda elektrycznego zegara wyjściowego |
500 (wartość typowa) |
mVpp |
| 6 |
Amplituda wyjściowa różnicowa zegara CML |
800 |
200 |
mVpp |
| 7 |
Jitter wyjściowy zegara losowo |
800 |
300 |
fs |
| 8 |
Częstotliwość zegara (28,1 Gb/s jako przykład) |
14,05 |
0,70 |
GHz |
| 9 |
Wykrywanie utraty sygnału wewnętrznego (LOS) |
128 (przeciążenie) |
5 (Czułość) |
mV |
| 10 |
Napięcie zasilania (zewnętrzne napięcie wejściowe zasilania) |
5,5 |
4 |
V |
| 11 |
Temperatura pracy |
70 |
10 |
℃ |
| 12 |
Typ modułu adaptacyjnego (obsługuje sygnały NRZ i PAM4) |
SFP28/56,SR,LR,BIDI |
|
Urządzenie do odzyskiwania zegara PAM4 25G jest szeroko stosowane w następujących scenariuszach:
Systemy komunikacji dużej prędkości: takie jak systemy komunikacji światłowodowej, systemy komunikacji satelitarnej itp., wymagają przetwarzania szybkich sygnałów PAM4.
Centrum danych: Transfer danych wewnątrz centrum danych zwykle wykorzystuje technologię komunikacji szeregowej dużej prędkości, a urządzenie do odzyskiwania zegara PAM4 25G może zapewnić niezbędne funkcje odzyskiwania zegara i ekstrakcji danych.
Testy i pomiary: Podczas rozwoju, produkcji i testowania sprzętu komunikacyjnego, urządzenie do odzyskiwania zegara PAM4 25G może być używane do weryfikacji wydajności i kompatybilności sprzętu.
