Szczegóły Produktu:
|
Wymiar (mm): | 196x30.5x27 | Waga (g): | 250 |
---|---|---|---|
Temperatura przechowywania (℃): | -25-+70 | Temperatura pracy (℃): | -10-+60 |
Bateria alkaliczna (v): | 2PCS Baterie AAA | Utrata wstawiania (DB, typowa wartość): | 2,5 (1550 nm) |

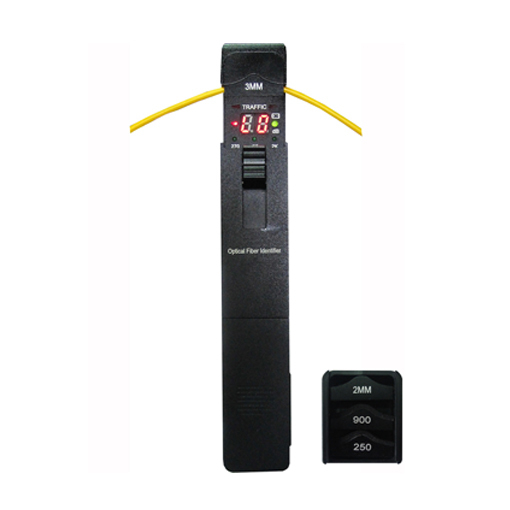

Przenośny identyfikator światłowodu obsługujący sieci światłowodowe
Ręczne detektory światłowodowe są niezbędnymi narzędziami do utrzymania sieci światłowodowych.Ich podstawową funkcją jest identyfikowanie sygnałów optycznych w włóknach optycznych za pomocą technologii wykrywania nieinwazyjnej bez przerywania usług.Specyficzne funkcje obejmują:
Wykrywanie sygnału optycznego: ustalenie, czy w włóknie optycznej występuje transmisja sygnału optycznego i identyfikacja używanego włókna optycznego.
Pomiar mocy optycznej: Wyświetla wartość mocy optycznej (np. -16 DBM) w celu oceny siły sygnału.
Wskazówka kierunku: Wyświetla się kierunek transmisji sygnału świetlnego (np. z lewej na prawo lub z prawej na lewo) za pomocą strzałek lub świateł LED.
Rozpoznanie sygnałów modulacyjnych: wykrywanie sygnałów modulacyjnych określonych częstotliwości i odróżnienie sygnałów służbowych od sygnałów testowych.
Specyfikacje
Model# |
U8652 |
Zidentyfikowany zakres długości fali |
800-1700 nm |
Typ sygnału zidentyfikowanego |
CW, 270 Hz±5%,1 kHz±5%,2 kHz±5% |
Rodzaj detektora |
Ø1 mm InGaAs 2 sztuk |
Rodzaj adaptera |
Ø0.25,Ø0.9,Ø2.0,Ø3.0 |
kierunek sygnału |
Lewa i prawa LED |
Zakres badań kierunku śluzu (dBm, CW/0,9 mm włókna gołe) |
-46~10 ((1310nm) |
-50~10 ((1550nm) |
|
Zakres badań mocy sygnału (dBm, CW/0,9 mm włókna gołe) |
-50 ~ +10 |
Wyświetlacz częstotliwości sygnału (Hz) |
270, 1k, 2k |
Zakres badań częstotliwości (dBm, średnia wartość) |
Ø0.9, Ø2.0, Ø3.0-30~0 (270Hz,1KHz) |
Ø0.9, Ø2.0, Ø3.0-25~0 (2KHz) |
|
Ø0.25-25~0 (1KHz,2KHz) |
|
Ø0.25-20~0 (2KHz) |
|
Strata wstawienia ((dB, wartość typowa) |
0.8 (1310 nm) |
2.5 (1550 nm) |
|
Alkalny Battery(V) |
2sztuk AAAkumulatory |
Temperatura pracy°C) |
-10- Co się stało?+60 |
Temperatura przechowywania°C) |
-25- Co się stało?+70 |
Rozmiar (mm) |
196X30.5X27 |
Masa (g) |
250 |
Scenariusze zastosowań
Instalacja i utrzymanie światłowodu
W przypadku splicingu, cięcia lub podłączenia włókien optycznych należy szybko zidentyfikować docelowe włókno optyczne, aby uniknąć błędnej pracy.
Sprawdź połączenie przewodu lub paska z włókna optycznego, aby zapewnić prawidłowe działanie połączenia.
Wyroby z tworzyw sztucznych
W procesie przeniesienia kabla optycznego lub naprawy usterki należy dokładnie zidentyfikować stosowane włókna optyczne, aby zapobiec przypadkowemu przerwaniu usług.
Dzięki wykrywaniu sygnału modulacyjnego sygnał badawczy odróżniany jest od rzeczywistego sygnału roboczego.
